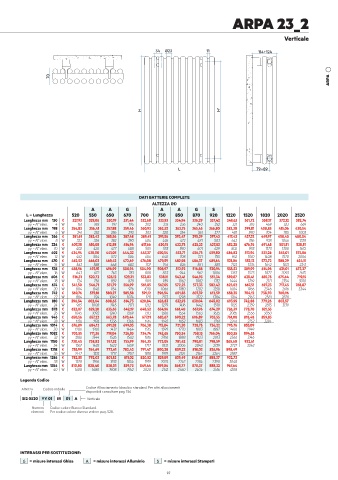

Page 100 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

ARPA 23_2

Verticale

34 Ø23 11 114÷124

70
ARPA

H H'

L 79÷89

DATI BATTERIE COMPLETE
ALTEZZA (H)
A A G A A G S
L = Lunghezza 520 550 650 670 700 750 850 870 920 1220 1520 1820 2020 2520
Lunghezza mm 130 € 327,93 329,06 330,19 331,44 332,68 333,93 334,94 336,29 337,42 349,63 361,72 368,17 372,12 382,74
yy = N° elem. 4 W 161 168 191 195 202 213 236 240 252 321 393 469 523 669
Lunghezza mm 198 € 354,83 356,41 357,88 359,46 360,93 362,52 363,75 365,45 366,80 383,30 399,81 408,85 415,06 430,54
yy = N° elem. 6 W 241 252 286 293 303 320 354 361 377 481 590 704 785 1003
Lunghezza mm 266 € 381,61 383,42 385,56 387,48 389,41 391,56 393,47 395,39 397,43 417,43 437,32 449,97 458,45 480,04
yy = N° elem. 8 W 322 336 382 390 404 426 472 481 503 642 786 938 1046 1338
Lunghezza mm 334 € 407,38 410,08 412,58 414,94 417,66 420,15 422,75 425,23 427,83 452,35 476,76 491,45 501,51 528,51
yy = N° elem. 10 W 402 420 477 488 505 533 590 601 629 802 983 1173 1308 1672
Lunghezza mm 402 € 434,94 438,00 441,05 444,22 447,27 450,54 453,71 456,75 459,80 486,82 513,94 533,26 545,01 575,86
yy = N° elem. 12 W 482 504 572 586 606 640 708 721 755 962 1180 1408 1570 2006
Lunghezza mm 470 € 462,52 466,03 469,42 472,69 476,08 479,59 482,98 486,37 489,64 521,06 552,13 573,72 588,29 624,11
yy = N° elem. 14 W 563 588 668 683 707 746 826 841 881 1123 1376 1642 1831 2341
Lunghezza mm 538 € 488,96 493,15 496,99 500,94 504,90 508,97 512,92 516,88 520,94 555,52 589,99 614,96 631,01 673,27
yy = N° elem. 16 W 643 672 763 781 808 853 944 962 1006 1283 1573 1877 2093 2675
Lunghezza mm 606 € 516,31 520,72 525,12 529,31 533,83 538,11 542,41 546,93 551,34 589,87 628,41 655,75 675,64 719,15
yy = N° elem. 18 W 724 756 859 878 909 959 1062 1082 1132 1444 1769 2111 2354 3010
Lunghezza mm 674 € 541,50 546,71 551,79 556,99 561,85 567,05 572,25 577,33 582,42 625,02 667,51 697,23 717,45 768,87
yy = N° elem. 20 W 804 840 954 976 1010 1066 1180 1202 1258 1604 1966 2346 2616 3344
Lunghezza mm 742 € 569,76 575,18 580,27 585,58 591,12 596,54 601,85 607,39 612,59 658,35 704,12 738,70 760,96
yy = N° elem. 22 W 884 924 1049 1074 1111 1173 1298 1322 1384 1764 2163 2581 2878
Lunghezza mm 810 € 596,54 602,64 608,63 614,73 620,84 626,83 632,93 639,04 645,02 693,95 742,88 779,26 803,57
yy = N° elem. 24 W 965 1008 1145 1171 1212 1279 1416 1442 1510 1925 2359 2815 3139
Lunghezza mm 878 € 622,87 629,20 635,65 642,19 648,52 654,96 661,40 667,96 674,29 726,39 778,70 821,53
yy = N° elem. 26 W 1045 1092 1240 1269 1313 1386 1534 1563 1635 2085 2556 3050
Lunghezza mm 946 € 650,56 657,22 663,78 670,44 677,11 683,67 690,22 696,89 703,55 761,08 818,48 859,83
yy = N° elem. 28 W 1126 1176 1336 1366 1414 1492 1652 1683 1761 2246 2752 3284
Lunghezza mm 1014 € 676,89 684,12 691,58 699,03 706,38 713,84 721,30 728,75 736,22 795,76 855,09
yy = N° elem. 30 W 1206 1260 1431 1464 1515 1599 1770 1803 1887 2406 2949
Lunghezza mm 1082 € 703,55 711,36 719,04 726,83 734,74 742,65 750,34 758,13 766,04 830,35 894,53
yy = N° elem. 32 W 1286 1344 1526 1562 1616 1706 1888 1923 2013 2566 3146
Lunghezza mm 1150 € 730,45 738,82 747,52 755,99 764,35 773,05 781,42 790,01 798,59 865,60 932,61
yy = N° elem. 34 W 1367 1428 1622 1659 1717 1812 2006 2043 2139 2727 3342
Lunghezza mm 1218 € 755,99 764,69 773,61 782,43 791,47 800,28 809,22 818,02 826,96 898,49
yy = N° elem. 36 W 1447 1512 1717 1757 1818 1919 2124 2164 2264 2887
Lunghezza mm 1286 € 782,55 792,03 801,53 811,02 820,52 829,89 839,49 848,87 858,37 932,73
yy = N° elem. 38 W 1528 1596 1813 1854 1919 2025 2242 2284 2390 3048
Lunghezza mm 1354 € 810,80 820,40 830,01 839,73 849,44 859,04 868,77 878,37 888,32 967,64
yy = N° elem. 40 W 1608 1680 1908 1952 2020 2132 2360 2404 2516 3208
Legenda Codice
Altezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
SI2 0520 YY 01 IR 01 A Verticale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.

INTERASSI PER SOSTITUZIONE:
G = misure interassi Ghisa A = misure interassi Alluminio S = misure interassi Stampati

96 97
