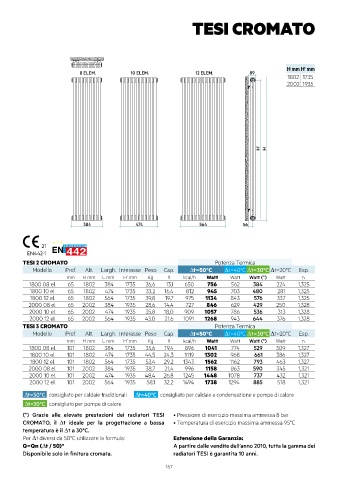

Page 169 - IRSAP - CATAOGO 2024 - FIDRA

TESI CROMATO

H mm H' mm
8 ELEM. 10 ELEM. 12 ELEM. 89
1802 1735
2002 1935

H' H

384 474 564 56

21
EN442-1
TESI 2 CROMATO Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
mm H mm L mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
1800 08 el. 65 1802 384 1735 26,6 13,1 650 756 562 384 224 1,325
1800 10 el. 65 1802 474 1735 33,2 16,4 812 945 703 480 281 1,325
1800 12 el. 65 1802 564 1735 39,8 19,7 975 1134 843 576 337 1,325
2000 08 el. 65 2002 384 1935 28,6 14,4 727 846 629 429 250 1,328
2000 10 el. 65 2002 474 1935 35,8 18,0 909 1057 786 536 313 1,328
2000 12 el. 65 2002 564 1935 43,0 21,6 1091 1268 943 644 376 1,328
TESI 3 CROMATO Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
mm H mm L mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
1800 08 el. 101 1802 384 1735 35,6 19,4 896 1041 774 529 309 1,327
1800 10 el. 101 1802 474 1735 44,5 24,3 1119 1302 968 661 386 1,327
1800 12 el. 101 1802 564 1735 53,4 29,2 1343 1562 1162 793 463 1,327
2000 08 el. 101 2002 384 1935 38,7 21,4 996 1158 863 590 345 1,321
2000 10 el. 101 2002 474 1935 48,4 26,8 1245 1448 1078 737 432 1,321
2000 12 el. 101 2002 564 1935 58,1 32,2 1494 1738 1294 885 518 1,321
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI • Pressione di esercizio massima ammessa 8 bar
CROMATO, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Estensione della Garanzia:
Q=Qn (∆t / 50) n A partire dalle vendite dell’anno 2010, tutta la gamma dei
Disponibile solo in finitura cromata. radiatori TESI è garantita 10 anni.
