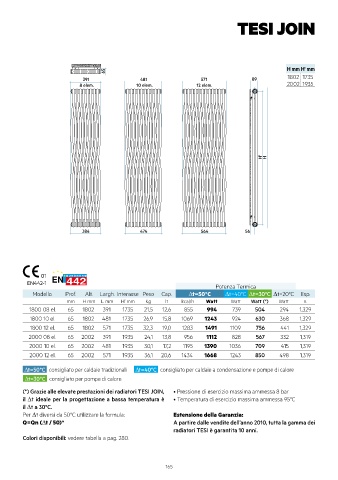

Page 167 - IRSAP - CATAOGO 2024 - FIDRA

TESI JOIN

H mm H' mm
65
391 481 571 89 1802 1735
8 elem. 10 elem. 12 elem. 2002 1935

H' H

384 474 564 56

01
EN442-1
Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
mm H mm L mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
1800 08 el. 65 1802 391 1735 21,5 12,6 855 994 739 504 294 1,329
1800 10 el. 65 1802 481 1735 26,9 15,8 1069 1243 924 630 368 1,329
1800 12 el. 65 1802 571 1735 32,3 19,0 1283 1491 1109 756 441 1,329
2000 08 el. 65 2002 391 1935 24,1 13,8 956 1112 828 567 332 1,319
2000 10 el. 65 2002 481 1935 30,1 17,2 1195 1390 1036 709 415 1,319
2000 12 el. 65 2002 571 1935 36,1 20,6 1434 1668 1243 850 498 1,319

∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI JOIN, • Pressione di esercizio massima ammessa 8 bar
il ∆t ideale per la progettazione a bassa temperatura è • Temperatura di esercizio massima ammessa 95°C
il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Estensione della Garanzia:
Q=Qn (∆t / 50) n A partire dalle vendite dell’anno 2010, tutta la gamma dei
radiatori TESI è garantita 10 anni.
Colori disponibili: vedere tabella a pag. 280.

164 165
