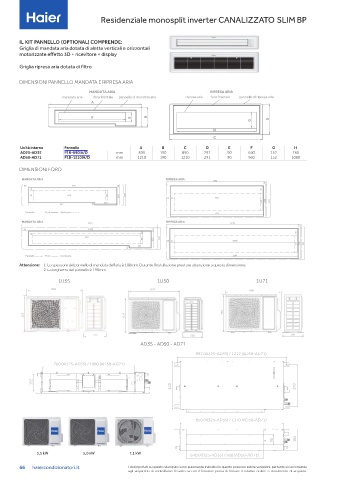

Haier-2020 CATALOGO 02-20 print_Layout 1 21/02/20 12:40 Pagina 66

Residenziale monosplit inverter CANALIZZATO SLIM BP

IL KIT PANNELLO (OPTIONAL) COMPRENDE:
Griglia di mandata aria dotata di alette verticali e orizzontali
motorizzate effetto 3D + ricevitore + display
Griglia ripresa aria dotata di filtro

DIMENSIONI PANNEllO MANDATA E RIPRESA ARIA
MANDATA ARIA RIPRESA ARIA
mandata aria foro frontale pannello di mandata aria ripresa aria foro frontale pannello di ripresa aria
A

F E B D
G
H
C
Unità interna Pannello A B C D E f G H
AD25-AD35 P1B-890IA/D mm 890 190 890 291 90 640 152 760
AD50-AD71 P1B-1210IA/D mm 1210 190 1210 291 90 960 152 1080
DIMENSIONI FORO
MANDATA ARIA RIPRESA ARIA
890
19
60 776 30
21 60
40 640 90 150 190 36 31 760
194 152 260 291
582 20
Pannello Foro Uscita aria 820
MANDATA ARIA 1210 RIPRESA ARIA 1210
19
59 1096 30
22 60
39
960
90 150 190 36 31 1080
152 260 291
194
20
Pannello Foro Uscita aria 1140
Attenzione: 1. lo spessore del pannello di mandata dell'aria è 100mm. Durante l'installazione prestare attenzione a questa dimensione.

2. la larghezza del pannello è 190mm
1U35 1U50 1U71
800 820 860

553 614 730

275 338 308

AD35 - AD50 - AD71
892 (AD25-AD35) / 1212 (AD50-AD71)

760 (AD25-AD35) / 1080 (AD50-AD71)

152
420 370

850 (AD25-AD35) / 1170 (AD50-AD71)

90 185
3,5 kW 5,0 kW 7,1 kW
640 (AD25-AD35) / 960 (AD50-AD71)
66 haiercondizionatori.it I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
