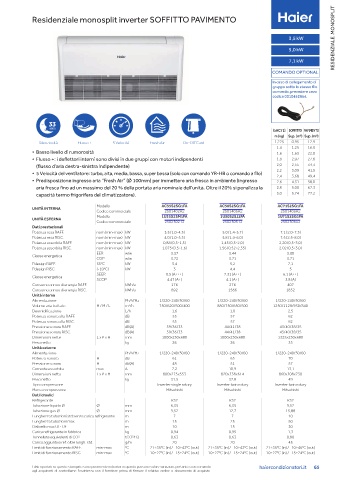

Page 65 - HAIER - CATALOGO 2020 - FIDRA

Residenziale monosplit inverter SOFFITTO PAVIMENTO

3,5 kW RESIDENZIALE MONOSPLIT
5,0 kW

7,1 kW
COMANDO OPTIONAL
In caso di collegamento di
gruppo sotto lo stesso filo
comando, prevedere cavo
codice 0010452854.

33
(≥AC71) SOFFITTO PAVIMENTO
m (kg) Sup. (m²) Sup. (m²)
Silenziosità Flusso + 5 Velocità Fresh Air On-Off Card 1,225 0,95 12,9
1,4 1,25 16,8
• Basso livello di rumorosità 1,6 1,63 22,0
• Flusso +: i deflettori interni sono divisi in due gruppi con motori indipendenti 1,8 2,07 27,8
(flusso d’aria destra-sinistra indipendente) 2,0 2,55 34,3
• 5 Velocità del ventilatore: turbo, alta, media, bassa, super bassa (solo con comando YR-HB o comando a filo) 2,2 3,09 41,5
2,4
49,4
3,68
• Predisposizione ingresso aria “Fresh Air” (Ø 100mm) per immettere aria fresca in ambiente (ingresso 2,6 4,31 58,0
aria fresca fino ad un massimo del 20 % della portata aria nominale dell'unità. Oltre il 20% si penalizza la 2,8 5,00 67,3
capacità termo frigorifera del climatizzatore). 3,0 5,74 77,2
Modello AC35S2SG1FA AC50S2SG1FA AC71S2SG1FA
UNITà INTErNA
Codice commerciale 2501402A2 2501405A2 2501406A2
Modello 1U35S2SM1FA 1U50S2SJ2FA 1U71S2SG1FA
UNITà ESTErNA
Codice commerciale 2502302T2 2502305T2 2502306S2
Dati prestazionali
Potenza resa RAFF. nom (min~max) kW 3,5 (1,0~4,3) 5,0 (1,4~5,7) 7,1 (2,0~7,3)
Potenza resa RISC. nom (min~max) kW 4,0 (1,0~5,3) 5,8 (1,4~6,0) 7,5 (2,5~8,0)
Potenza assorbita RAFF. nom (min~max) kW 0,88 (0,3~1,5) 1,45 (0,5~2,0) 2,20 (0,5~3,0)
Potenza assorbita RISC. nom (min~max) kW 1,075 (0,5~1,6) 1,56 (0,52~2,35) 2,02 (0,5~3,0)
EER w/w 3,37 3,44 3,08
Classe energetica
COP w/w 3,72 3,71 3,71
Pdesign RAFF. 35°C kW 3,4 5,2 7,1
Pdesign RISC. (-10°C) kW 3 4,4 5
SEER 8,5 (A+++) 7,31 (A++) 6,1 (A++)
Classe energetica
SCOP 4,47 (A+) 4,1 (A+) 3,8 (A)
Consumo annuo di energia RAFF. kWh/a 176 276 407
Consumo annuo di energia RISC. kWh/a 892 1566 1832
Unità interna
Alimentazione Ph/V/Hz 1/220~240/50/60 1/220~240/50/60 1/220~240/50/60
Volume aria trattato H / M / L m³/h 750/620/500/400 880/750/650/500 1250/1128/930/840
Deumidificazione L/h 1,6 1,8 2,5
Potenza sonora alta RAFF. dB 53 57 62
Potenza sonora alta RISC. dB 53 57 62
Pressione sonora RAFF. dB(A) 39/36/33 44/41/38 43/40/38/35
Pressione sonora RISC. dB(A) 39/36/33 44/41/38 43/40/38/35
Dimensioni nette L x P x H mm 1000x230x680 1000x230x680 1325x230x680
Peso netto kg 26 26 33
Unità esterna
Alimentazione Ph/V/Hz 1/220~240/50/60 1/220~240/50/60 1/220~240/50/60
Potenza sonora H dB 61 63 70
Pressione sonora H dB(A) 48 51 57
Corrente assorbita max A 7,2 10,9 13,1
Dimensioni netta L x P x H mm 800x275x553 820x338x614 860x308x730
Peso netto kg 31,5 37,8 49
Tipo compressore Inverter single rotary Inverter twin rotary Inverter twin rotary
Marca compressore Mitsubishi Mitsubishi Mitsubishi
Dati idraulici
Refrigerante R32 R32 R32
Tubazione liquido Ø Ø mm 6,35 6,35 9,52
Tubazione gas Ø Ø mm 9,52 12,7 15,88
Lunghezza tubazioni std senza carica refrigerante m 7 7 10
Lunghezza tubazioni max m 15 25 50
Dislivello max UI - UE m 10 15 30
Carica refrigerante in fabbrica kg 0,94 0,95 1,3
Tonnellate equivalenti di CO² tCO²EQ 0,63 0,63 0,80
Carica aggiuntiva ref. oltre lungh. std. g/m 20 20 45
Limiti di funzionamento RAFF. min~max °C 21÷35°C (in) / -10÷43°C (out) 21÷35°C (in) / -10÷43°C (out) 21÷35°C (in) / -10÷46°C (out)
Limiti di funzionamento RISC. min~max °C 10÷27°C (in) / -15÷24°C (out) 10÷27°C (in) / -15÷24°C (out) 10÷27°C (in) / -15÷24°C (out)

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda haiercondizionatori.it 65
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
