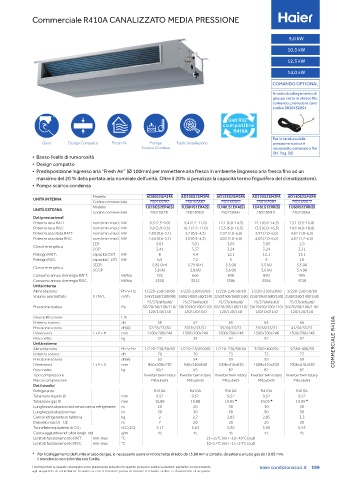

Commerciale R410A CANALIZZATO MEDIA PRESSIONE

9,0 kW

10,5 kW
12,5 kW

14,0 kW
COMANDO OPTIONAL

In caso di collegamento di
gruppo sotto lo stesso filo
comando, prevedere cavo
codice 0010452854.
Unit R32
c o m p a t i b l e
R410A
Per la taratura della
Quiet Design Compatto Fresh Air Pompa Facile installazione pressione statica è
Scarico Condesa necessario comando a filo
(Rif. Pag. 35)
• Basso livello di rumorosità
• Design compatto
• Predisposizione ingresso aria “Fresh Air” (Ø 100mm) per immettere aria fresca in ambiente (ingresso aria fresca fino ad un
massimo del 20 % della portata aria nominale dell'unità. Oltre il 20% si penalizza la capacità termo frigorifera del climatizzatore).
• Pompa scarico condensa
modello AD90S2SM3FA AD105S2SM3FA AD125S2SM3FA AD125S2SM3FA AD140S2SM3FA
UNITÀ INTERNA
Codice commerciale 2501657B2 2501658B2 2501659B2 2501659B2 2501659C2
modello 1U28GS2ERA(S) 1U36HS1ERA(S) 1U48LS1ERA(S) 1U48LS1ERB(S) 1U60IS2ERB(S)
UNITÀ ESTERNA
Codice commerciale 25023073l 25023083l 2502309Al 2502309Dl 25023096l
Dati prestazionali
Potenza resa rAFF. nom (min~max) kW 8,5 (2,5~9,0) 9,4 (2,2~11,0) 12,1 (6,0~14,5) 12,1 (6,0~14,5) 13,1 (3,5~16,0)
Potenza resa rISC nom (min~max) kW 9,0 (3,0~9,5) 10,1 (2,2~12,0) 13,5 (6,0~16,5) 13,5 (6,0~16,5) 14,5 (4,0~18,0)
Potenza assorbita rAFF. nom (min~max) kW 2,80 (0,6~3,1) 3,2 (0,5~4,3) 3,97 (2,0~6,0) 3,97 (2,0~6,0) 4,52 (1,0~6,5)
Potenza assorbita rISC. nom (min~max) kW 2,64 (0,6~3,1) 3,0 (0,5~4,3) 4,03 (2,0~6,0) 4,03 (2,0~6,0) 4,52 (1,2~6,5)
eer 3,03 3,01 3,05 3,05 2,9
Classe energetica
CoP 3,41 3,37 3,24 3,24 3,21
Pdesign rAFF. capacità (35°) kW 8 9,4 12,1 12,1 13,1
Pdesign rISC. capacità (-10°) kW 6,5 7,2 9 9 10
Seer 5,81 (A+) 5,79 (A+) 5,5 (A) 5,5 (A) 5,5 (A)
Classe energetica
SCoP 3,8 (A) 3,8 (A) 3,6 (A) 3,6 (A) 3,4 (A)
Consumo annuo di energia rAFF. kWh/a 532 666 890 890 995
Consumo annuo di energia rISC. kWh/a 2550 3012 3586 3586 4728
Unità interna
Alimentazione Ph-V-Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Volume aria trattato H / m / l m 3 /h 1440/1260/1100/900 1600/1480/1360/1240 2250/1960/1680/1500 2250/1960/1680/1500 2500/2160/1780/1500
25/37(default)/ 25/37(default)/ 25/37(default)/ 25/37(default)/ 25/37(default)/
Pressione statica Pa 50/70/90/100/110/ 50/70/90/100/110/ 50/70/90/100/110/ 50/70/90/100/110/ 50/70/90/100/110/
120/130/150 120/130/150 120/130/150 120/130/150 120/130/150
Deumidificazione l/h
Potenza sonora dB 58 62 65 65 66
Pressione sonora dB(A) 37/35/33/30 39/36/33/31 39/36/33/31 39/36/33/31 41/36/33/31
Dimensioni l x P x H mm 1100x700x248 1500x700x248 1500x700x248 1500x700x248 1500x700x248
Peso netto kg 32 35 52 52 52
Unità esterna COMMERCIALE R410A
Alimentazione Ph-V-Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 3/380~400/50 3/380~400/50
Potenza sonora dB 70 70 73 73 73
Pressione sonora dB(A) 53 54 59 59 59
Dimensioni l x P x H mm 860x308x730 948x340x840 1008x410x830 1008x410x830 1008x410x830
Peso netto kg 50,2 65 82 82 82
Tipo compressore Inverter twin rotary Inverter twin rotary Inverter twin rotary Inverter twin rotary Inverter twin rotary
marca compressore mitsubishi mitsubishi mitsubishi mitsubishi mitsubishi
Dati idraulici
refrigerante r410A r410A r410A r410A r410A
Tubazione liquido Ø mm 9,52 9,52 9,52 9,52 9,52
Tubazione gas Ø mm 15,88 15,88 19,05 * 19,05 * 19,05 *
lunghezza tubazioni std senza carica refrigerante m 20 20 30 30 30
lunghezza tubazioni max m 30 30 50 50 50
Carica refrigerante in fabbrica kg 2 2,7 2,85 2,85 3,3
Dislivello max UI - Ue m 7 20 20 20 20
Tonnellate equivalenti di Co 2 tCo 2 eQ 4,17 5,64 5,90 5,90 5,95
Carica aggiuntiva ref. oltre lungh. std. g/m 45 45 45 45 45
limiti di funzionamento rAFF. min~max °C 21÷35°C (in) / -10÷46°C (out)
limiti di funzionamento rISC. min~max °C 10÷27°C (in) / -15÷24°C (out)
* Per il collegamento dell’unità al tubo del gas, è necessario usare un tronchetto di tubo da 15,88 mm a cartella, da saldare al tubo gas da 19,05 mm.
Il tronchetto non è fornito con l’unità
I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda haiercondizionatori.it 199
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
