Haier-2020 CATALOGO 02-20 print_Layout 1 21/02/20 12:52 Pagina 195

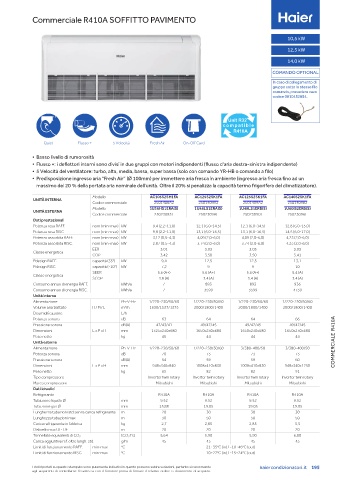

Commerciale R410A SOFFITTO PAVIMENTO

10,5 kW

12,5 kW
14,0 kW

COMANDO OPTIONAL
In caso di collegamento di
gruppo sotto lo stesso filo
comando, prevedere cavo
codice 0010452854.

Unit R32
c o m p a t i b l e
R410A
Quiet Flusso + 5 Velocità Fresh Air On-Off Card

• Basso livello di rumorosità
• Flusso +: i deflettori interni sono divisi in due gruppi con motori indipendenti (flusso d’aria destra-sinistra indipendente)
• 5 Velocità del ventilatore: turbo, alta, media, bassa, super bassa (solo con comando YR-HB o comando a filo)
• Predisposizione ingresso aria “Fresh Air” (Ø 100mm) per immettere aria fresca in ambiente (ingresso aria fresca fino ad un
massimo del 20 % della portata aria nominale dell'unità. Oltre il 20% si penalizza la capacità termo frigorifera del climatizzatore).
modello AC105S2SH1FA AC125S2SK1FA AC125S2SK1FA AC140S2SK1FA
UNITÀ INTERNA
Codice commerciale 2501408A2 2501409A2 2501409A2 2501409B2
modello 1U36HS1ERA(S) 1U48LS1ERA(S) 1U48LS1ERB(S) 1U60IS2ERB(S)
UNITÀ ESTERNA
Codice commerciale 25023083l 2502309Al 2502309Dl 25023096l
Dati prestazionali
Potenza resa rAFF. nom (min~max) kW 9,4 (2,2~11,0) 12,1 (6,0~14,5) 12,1 (6,0~14,5) 12,8 (6,0~15,0)
Potenza resa rISC nom (min~max) kW 9,8 (2,2~11,8) 13,1 (6,0~16,5) 13,1 (6,0~16,5) 14,5 (6,0~17,0)
Potenza assorbita rAFF. nom (min~max) kW 3,12 (0,5~4,3) 4,09 (2,0~6,0) 4,09 (2,0~6,0) 4,23 (2,0~6,0)
Potenza assorbita rISC. nom (min~max) kW 2,87 (0,5~4,3) 3,74 (2,0~6,0) 3,74 (2,0~6,0) 4,25 (2,0~6,0)
eer 3,01 3,03 3,03 3,03
Classe energetica
CoP 3,42 3,50 3,50 3,41
Pdesign rAFF. capacità (35°) kW 9,4 12,5 12,5 13,1
Pdesign rISC. capacità (-10°) kW 7,2 9 9 10
Seer 5,6 (A+) 5,6 (A+) 5,6 (A+) 5,4 (A)
Classe energetica
SCoP 3,8 (A) 3,4 (A) 3,4 (A) 3,4 (A)
Consumo annuo di energia rAFF. kWh/a / 893 893 936
Consumo annuo di energia rISC. kWh/a / 3599 3599 4739
Unità interna
Alimentazione Ph-V-Hz 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60 1/220~230/50/60
Volume aria trattato H / m / l m 3 /h 1630/1537/1375 2000/1800/1400 2000/1800/1400 2000/1800/1400
Deumidificazione l/h
Potenza sonora dB 63 64 64 66
Pressione sonora dB(A) 47/43/41 49/47/45 49/47/45 49/47/45
Dimensioni l x P x H mm 1325x230x680 1650x230x680 1650x230x680 1650x230x680
Peso netto kg 40 44 44 44
Unità esterna COMMERCIALE R410A
Alimentazione Ph-V-Hz 1/220~230/50/60 1/220~230/50/60 3/380~400/50 3/380~400/50
Potenza sonora dB 70 73 73 73
Pressione sonora dB(A) 54 59 59 60
Dimensioni l x P x H mm 948x340x840 1008x410x830 1008x410x830 948x340x1250
Peso netto kg 65 82 82 91
Tipo compressore Inverter twin rotary Inverter twin rotary Inverter twin rotary Inverter twin rotary
marca compressore mitsubishi mitsubishi mitsubishi mitsubishi
Dati idraulici
refrigerante r410A r410A r410A r410A
Tubazione liquido Ø mm 9,52 9,52 9,52 9,52
Tubazione gas Ø mm 15,88 19,05 19,05 19,05
lunghezza tubazioni std senza carica refrigerante m 20 30 30 30
lunghezza tubazioni max m 30 50 50 50
Carica refrigerante in fabbrica kg 2,7 2,85 2,85 3,3
Dislivello max UI - Ue m 20 20 20 20
Tonnellate equivalenti di Co 2 tCo 2 eQ 5,64 5,90 5,90 6,80
Carica aggiuntiva ref. oltre lungh. std. g/m 45 45 45 45
limiti di funzionamento rAFF. min~max °C 21÷35°C (in) / -10÷46°C (out)
limiti di funzionamento rISC. min~max °C 10÷27°C (in) / -15÷24°C (out)

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda haiercondizionatori.it 195
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
