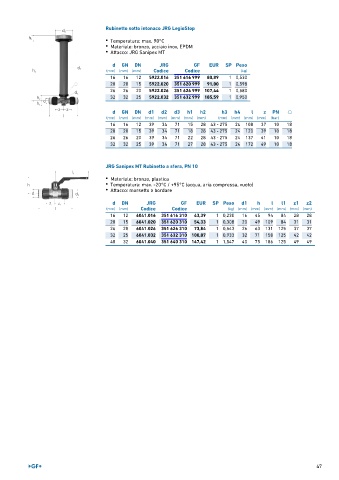

Page 47 - GEORGFISCHER - LISTINO 879 - FIDRA

Rubinetto sotto intonaco JRG LegioStop
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inox, EPDM
• Attacco: JRG Sanipex MT

d GN DN JRG GF EUR SP Peso
(mm) (mm) (mm) Codice Codice (kg)
16 16 12 5922.016 351 616 999 80,89 1 0,530
20 20 15 5922.020 351 620 999 91,00 1 0,598
26 26 20 5922.026 351 626 999 107,44 1 0,580
32 32 25 5922.032 351 632 999 185,59 1 0,950

d GN DN d1 d2 d3 h1 h2 h3 h4 l z PN ⎔
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
16 16 12 39 34 71 15 28 43 ‐ 275 24 108 37 10 18
20 20 15 39 34 71 18 28 43 ‐ 275 24 120 39 10 18
26 26 20 39 34 71 22 28 43 ‐ 275 24 137 41 10 18
32 32 25 39 34 71 27 28 43 ‐ 275 24 172 49 10 18

JRG Sanipex MT Rubinetto a sfera, PN 10
• Materiale: bronzo, plastica
• Temperatura: max. -20°C / +95°C (acqua, aria compressa, vuoto)
• Attacco: morsetto a bordare

d DN JRG GF EUR SP Peso d1 h l l1 z1 z2
(mm) (mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 12 6041.016 351 616 310 43,39 1 0,230 16 45 94 84 28 28
20 15 6041.020 351 620 310 54,33 1 0,308 20 49 109 84 31 31
26 20 6041.026 351 626 310 73,84 1 0,543 26 63 131 125 37 37
32 25 6041.032 351 632 310 100,87 1 0,933 32 71 158 125 42 42
40 32 6041.040 351 640 310 147,42 1 1,547 40 75 186 125 49 49

47
