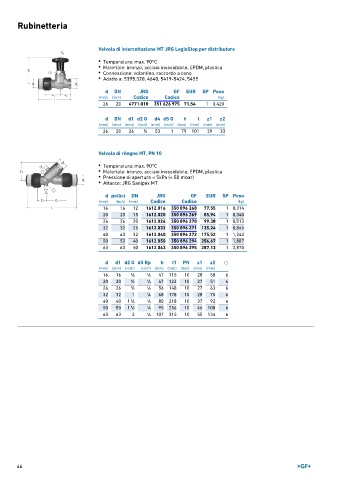

Page 46 - GEORGFISCHER - LISTINO 879 - FIDRA

Rubinetteria

Valvola di intercettazione MT JRG LegioStop per distributore

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Connessione: volantino, raccordo a cono
• Adatto a: 5395.320, 4640, 5419-5424, 5455

d DN JRG GF EUR SP Peso
(mm) (mm) Codice Codice (kg)
26 20 4771.010 351 626 975 71,54 1 0,420

d DN d1 d2 G d4 d5 G h l z1 z2
(mm) (mm) (mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm)
26 20 26 3 ∕4 53 1 79 101 39 33

Valvola di ritegno MT, PN 10

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Pressione di apertura < 5kPa (< 50 mbar)
• Attacco: JRG Sanipex MT

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
16 16 12 1612.016 350 896 268 77,55 1 0,314
20 20 15 1612.020 350 896 269 85,94 1 0,340
26 26 20 1612.026 350 896 270 99,38 1 0,513
32 32 25 1612.032 350 896 271 135,24 1 0,845
40 40 32 1612.040 350 896 272 175,52 1 1,243
50 50 40 1612.050 350 896 294 256,67 1 1,887
63 63 50 1612.063 350 896 295 287,13 1 2,870

d d1 d2 G d3 Rp h l1 PN z1 z2 ⎔
(mm) (mm) (inch) (inch) (mm) (mm) (bar) (mm) (mm)
16 16 1 ∕2 1 ∕4 47 115 10 28 50 6
20 20 1 ∕2 1 ∕4 47 122 10 27 51 6
26 26 3 ∕4 1 ∕4 56 148 10 27 63 6
32 32 1 1 ∕4 68 178 10 28 75 6
40 40 1 ∕4 1 ∕4 80 218 10 37 92 6
1
50 50 1 ∕2 1 ∕4 90 256 10 46 108 6
1
63 63 2 1 ∕4 107 315 10 55 134 6
