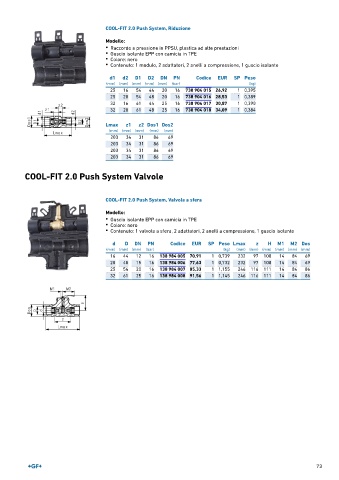

COOL-FIT 2.0 Push System, Riduzione
Modello:
• Raccordo a pressione in PPSU, plastica ad alte prestazioni
• Guscio isolante EPP con camicia in TPE
• Colore: nero
• Contenuto: 1 modulo, 2 adattatori, 2 anelli a compressione, 1 guscio isolante

d1 d2 D1 D2 DN PN Codice EUR SP Peso
(mm) (mm) (mm) (mm) (mm) (bar) (kg)
25 16 54 44 20 16 738 904 015 26,92 1 0,395
25 20 54 48 20 16 738 904 016 28,53 1 0,389
32 16 61 44 25 16 738 904 017 30,87 1 0,390
32 20 61 48 25 16 738 904 018 34,09 1 0,384

Lmax z1 z2 Dos1 Dos2
(mm) (mm) (mm) (mm) (mm)
203 34 31 86 69
203 34 31 86 69
203 34 31 86 69
203 34 31 86 69

COOL-FIT 2.0 Push System Valvole

COOL-FIT 2.0 Push System, Valvola a sfera

Modello:
• Guscio isolante EPP con camicia in TPE
• Colore: nero
• Contenuto: 1 valvola a sfera, 2 adattatori, 2 anelli a compressione, 1 guscio isolante

d D DN PN Codice EUR SP Peso Lmax z H M1 M2 Dos
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 44 12 16 138 984 005 70,91 1 0,739 232 97 108 14 84 69
20 48 15 16 138 984 006 77,63 1 0,732 232 97 108 14 84 69
25 54 20 16 138 984 007 85,33 1 1,155 246 116 111 14 84 86
32 61 25 16 138 984 008 91,56 1 1,145 246 116 111 14 84 86

73
