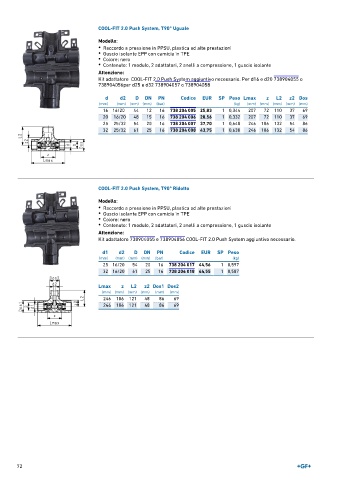

Page 74 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Push System, T90° Uguale
Modello:
• Raccordo a pressione in PPSU, plastica ad alte prestazioni
• Guscio isolante EPP con camicia in TPE
• Colore: nero
• Contenuto: 1 modulo, 2 adattatori, 2 anelli a compressione, 1 guscio isolante

Attenzione:
Kit adattatore COOL-FIT 2.0 Push System aggiuntivo necessario. Per d16 e d20 738904055 o
738904056per d25 e d32 738904057 o 738904058

d d2 D DN PN Codice EUR SP Peso Lmax z L2 z2 Dos
(mm) (mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16/20 44 12 16 738 204 005 25,83 1 0,344 207 72 110 37 69
20 16/20 48 15 16 738 204 006 28,56 1 0,332 207 72 110 37 69
25 25/32 54 20 16 738 204 007 37,70 1 0,648 246 106 132 54 86
32 25/32 61 25 16 738 204 008 43,75 1 0,638 246 106 132 54 86

COOL-FIT 2.0 Push System, T90° Ridotto
Modello:
• Raccordo a pressione in PPSU, plastica ad alte prestazioni
• Guscio isolante EPP con camicia in TPE
• Colore: nero
• Contenuto: 1 modulo, 2 adattatori, 2 anelli a compressione, 1 guscio isolante

Attenzione:
Kit adattatore 738904055 e 738904056 COOL-FIT 2.0 Push System aggiuntivo necessario.

d1 d2 D DN PN Codice EUR SP Peso
(mm) (mm) (mm) (mm) (bar) (kg)
25 16/20 54 20 16 738 204 017 44,56 1 0,597
32 16/20 61 25 16 738 204 018 44,55 1 0,587

Lmax z L2 z2 Dos1 Dos2
(mm) (mm) (mm) (mm) (mm) (mm)
246 106 121 48 86 69
246 106 121 48 86 69

72
