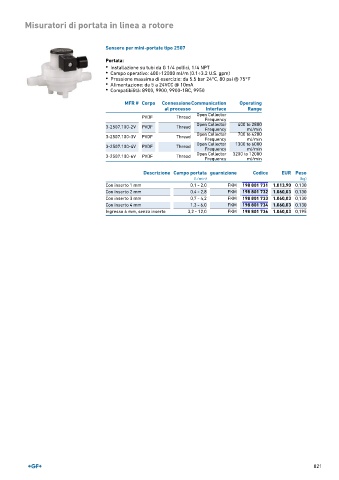

Misuratori di portata in linea a rotore

Sensore per mini-portate tipo 2507

Portata:
• Installazione su tubi da G 1/4 pollici, 1/4 NPT
• Campo operativo: 400÷12000 ml/m (0.1÷3.2 U.S. gpm)
• Pressione massima di esercizio: da 5.5 bar 24°C, 80 psi @ 75°F
• Alimentazione: da 5 a 24VCC @ 10mA
• Compatibilità: 8900, 9900, 9900-1BC, 9950

MFR # Corpo ConnessioneCommunication Operating
al processo Interface Range
PVDF Thread Open Collector
Frequency
Open Collector 400 to 2800
3-2507.100-2V PVDF Thread
Frequency ml/min
Open Collector 700 to 4200
3-2507.100-3V PVDF Thread
Frequency ml/min
Open Collector 1300 to 6000
3-2507.100-4V PVDF Thread Frequency ml/min
3-2507.100-6V PVDF Thread Open Collector 3200 to 12000
ml/min
Frequency
Descrizione Campo portata guarnizione Codice EUR Peso
(l ⁄ min) (kg)
Con inserto 1 mm 0,1 ‐ 2,0 FKM 198 801 731 1.013,90 0,130
Con inserto 2 mm 0,4 ‐ 2,8 FKM 198 801 732 1.060,03 0,130
Con inserto 3 mm 0,7 ‐ 4,2 FKM 198 801 733 1.060,03 0,130
Con inserto 4 mm 1,3 ‐ 6,0 FKM 198 801 734 1.060,03 0,130
Ingresso 6 mm, senza inserto 3,2 ‐ 12,0 FKM 198 801 736 1.060,03 0,195

821
