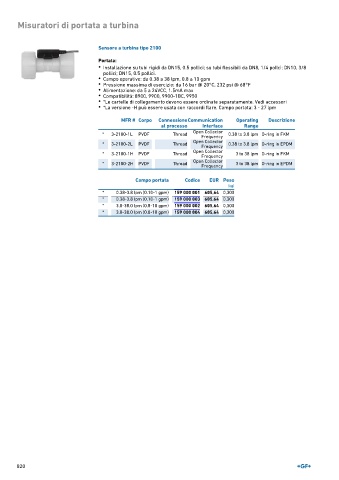

Page 822 - GEORGFISCHER - LISTINO 877 - FIDRA

Misuratori di portata a turbina

Sensore a turbina tipo 2100

Portata:
• Installazione su tubi rigidi da DN15, 0.5 pollici; su tubi flessibili da DN8, 1/4 pollci; DN10, 3/8
pollici; DN15, 0.5 pollici.
• Campo operativo: da 0.38 a 38 lpm, 0.8 a 10 gpm
• Pressione massima di esercizio: da 16 bar @ 20°C, 232 psi @ 68°F
• Alimentazione: da 5 a 24VCC, 1.5mA max
• Compatibilità: 8900, 9900, 9900-1BC, 9950
• *Le cartelle di collegamento devono essere ordinate separatamente. Vedi accessori
• *La versione -H può essere usata con raccordi flare. Campo portata: 3 - 27 lpm

MFR # Corpo ConnessioneCommunication Operating Descrizione
al processo Interface Range
* 3-2100-1L PVDF Thread Open Collector 0.38 to 3.8 lpm O-ring in FKM
Frequency
Open Collector
* 3-2100-2L PVDF Thread 0.38 to 3.8 lpm O-ring in EPDM
Frequency
Open Collector
* 3-2100-1H PVDF Thread 3 to 38 lpm O-ring in FKM
Frequency
Open Collector
* 3-2100-2H PVDF Thread Frequency 3 to 38 lpm O-ring in EPDM
Campo portata Codice EUR Peso
(kg)
* 0.38-3.8 lpm (0.10-1 gpm) 159 000 001 605,64 0,300
* 0.38-3.8 lpm (0.10-1 gpm) 159 000 003 605,64 0,300
* 3.0-38.0 lpm (0.8-10 gpm) 159 000 002 605,64 0,300
* 3.0-38.0 lpm (0.8-10 gpm) 159 000 004 605,64 0,300

820
