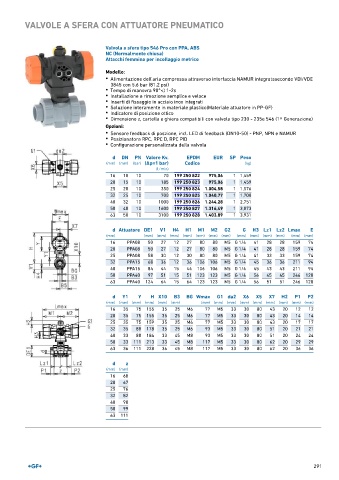

VALVOLE A SFERA CON ATTUATORE PNEUMATICO

Valvola a sfera tipo 546 Pro con PPA, ABS
NC (Normalmente chiusa)
Attacchi femmina per incollaggio metrico

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 250 822 975,06 1 1,459
20 15 10 185 199 250 823 975,06 1 1,459
25 20 10 350 199 250 824 1.004,58 1 1,576
32 25 10 700 199 250 825 1.040,77 1 1,700
40 32 10 1000 199 250 826 1.244,28 1 2,751
50 40 10 1600 199 250 827 1.316,49 1 3,073
63 50 10 3100 199 250 828 1.403,89 1 3,931

d Attuatore DE1 V1 H4 H1 M1 M2 G2 G H3 Lz1 Lz2 Lmax E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 12 27 80 80 M5 G 1/4 41 28 28 159 74
20 PPA08 50 27 12 27 80 80 M5 G 1/4 41 28 28 159 74
25 PPA08 58 30 12 30 80 80 M5 G 1/4 41 33 33 159 74
32 PPA15 68 36 12 36 106 106 M5 G 1/4 45 36 36 211 94
40 PPA15 84 44 15 44 106 106 M5 G 1/4 45 43 43 211 94
50 PPA40 97 51 15 51 123 123 M5 G 1/4 56 45 45 246 120
63 PPA40 124 64 15 64 123 123 M5 G 1/4 56 51 51 246 120

d Y1 Y H X10 B3 BG Wmax G1 da2 X6 X5 X7 H2 P1 P2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 35 75 155 35 25 M6 77 M5 33 30 80 43 20 12 12
20 35 75 155 35 25 M6 77 M5 33 30 80 43 20 14 14
25 35 75 159 35 25 M6 77 M5 33 30 80 43 20 17 17
32 35 88 178 35 25 M6 93 M5 33 30 80 51 20 21 21
40 33 88 184 33 45 M8 93 M5 33 30 80 51 20 24 24
50 33 111 213 33 45 M8 117 M5 33 30 80 62 20 29 29
63 36 111 228 36 45 M8 117 M5 33 30 80 62 20 36 36

d z
(mm) (mm)
16 68
20 67
25 76
32 82
40 98
50 99
63 111
