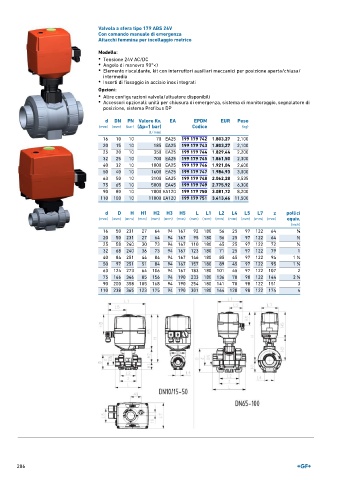

Page 288 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 179 ABS 24V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 EA25 199 179 742 1.803,27 2,100
20 15 10 185 EA25 199 179 743 1.803,27 2,100
25 20 10 350 EA25 199 179 744 1.829,44 2,200
32 25 10 700 EA25 199 179 745 1.861,50 2,300
40 32 10 1000 EA25 199 179 746 1.921,04 2,600
50 40 10 1600 EA25 199 179 747 1.984,93 3,000
63 50 10 3100 EA25 199 179 748 2.062,28 3,535
75 65 10 5000 EA45 199 179 749 2.775,92 6,300
90 80 10 7000 EA120 199 179 750 3.081,72 8,200
110 100 10 11000 EA120 199 179 751 3.413,46 11,500

d D H H1 H2 H3 H5 L L1 L2 L4 L5 L7 z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 231 27 64 94 167 92 180 56 25 97 122 64 3 ∕8
20 50 231 27 64 94 167 95 180 56 25 97 122 64 1 ∕2
25 58 240 30 73 94 167 110 180 65 25 97 122 72 3 ∕4
32 68 240 36 73 94 167 123 180 71 25 97 122 79 1
1
40 84 251 44 84 94 167 146 180 85 45 97 122 94 1 ∕4
50 97 251 51 84 94 167 157 180 89 45 97 122 95 1 ∕2
1
63 124 273 64 106 94 167 183 180 101 45 97 122 107 2
75 166 346 85 156 94 190 233 180 136 70 98 122 144 2 ∕2
1
90 200 358 105 168 94 190 254 180 141 70 98 122 151 3
110 238 365 123 175 94 190 301 180 164 120 98 122 174 4

286
