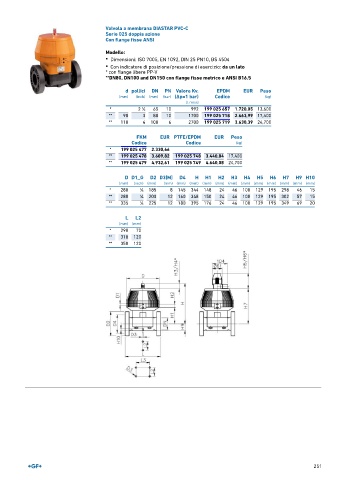

Page 253 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a membrana DIASTAR PVC-C
Serie 025 doppia azione
Con flange fisse ANSI

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 2 ∕2 65 10 992 199 025 657 1.720,05 13,600
1
** 90 3 80 10 1700 199 025 718 2.663,99 17,400
** 110 4 100 6 2700 199 025 719 3.630,39 24,700

FKM EUR PTFE/EPDM EUR Peso
Codice Codice (kg)
* 199 025 477 2.330,66
** 199 025 478 3.609,82 199 025 748 3.440,84 17,400
** 199 025 479 4.932,61 199 025 749 4.640,08 24,700

D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46 15
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
** 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69 20

L L2
(mm) (mm)
* 290 70
** 310 120
** 350 120

251
