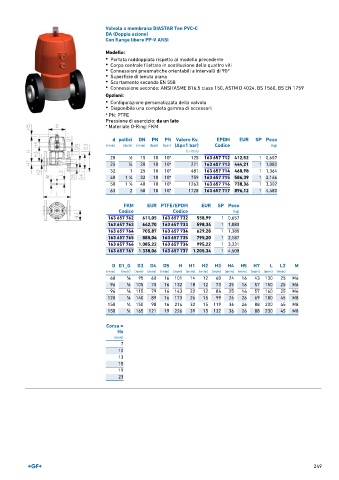

Valvola a membrana DIASTAR Ten PVC-C
DA (Doppia azione)
Con flange libere PP-V ANSI

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d pollici DN PN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 10* 125 163 657 712 412,52 1 0,657
25 3 ∕4 20 10 10* 271 163 657 713 444,21 1 1,080
32 1 25 10 10* 481 163 657 714 468,98 1 1,364
40 1 ∕4 32 10 10* 759 163 657 715 586,39 1 2,166
1
50 1 ∕2 40 10 10* 1263 163 657 716 738,36 1 3,302
1
63 2 50 10 10* 1728 163 657 717 896,12 1 4,480
FKM EUR PTFE/EPDM EUR SP Peso
Codice Codice (kg)
163 657 762 611,05 163 657 732 558,99 1 0,657
163 657 763 642,70 163 657 733 598,34 1 1,080
163 657 764 705,87 163 657 734 629,28 1 1,385
163 657 765 885,04 163 657 735 795,20 1 2,187
163 657 766 1.085,22 163 657 736 995,22 1 3,331
163 657 767 1.338,06 163 657 737 1.205,34 1 4,508

D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
68 1 ∕8 95 60 16 101 14 12 60 24 16 43 130 25 M6
96 1 ∕8 105 70 16 132 18 12 73 25 16 57 150 25 M6
96 1 ∕8 115 79 16 143 22 12 84 25 16 57 160 25 M6
120 1 ∕8 140 89 16 173 26 15 99 26 26 69 180 45 M8
150 1 ∕4 150 98 16 214 32 15 119 36 26 88 200 45 M8
150 1 ∕4 165 121 19 226 39 15 132 36 26 88 230 45 M8

Corsa =
Hx
(mm)
7
10
13
15
19
23

249
