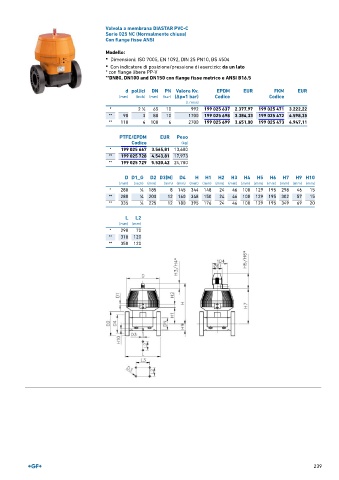

Valvola a membrana DIASTAR PVC-C
Serie 025 NC (Normalmente chiusa)
Con flange fisse ANSI

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR FKM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
* 2 ∕2 65 10 992 199 025 637 2.377,97 199 025 471 3.222,22
1
** 90 3 80 10 1700 199 025 698 3.384,33 199 025 472 4.598,35
** 110 4 100 6 2700 199 025 699 3.651,00 199 025 473 4.947,11

PTFE/EPDM EUR Peso
Codice (kg)
* 199 025 667 3.565,81 13,600
** 199 025 728 4.543,81 17,973
** 199 025 729 5.520,42 24,700

D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46 15
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
** 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69 20

L L2
(mm) (mm)
* 290 70
** 310 120
** 350 120
