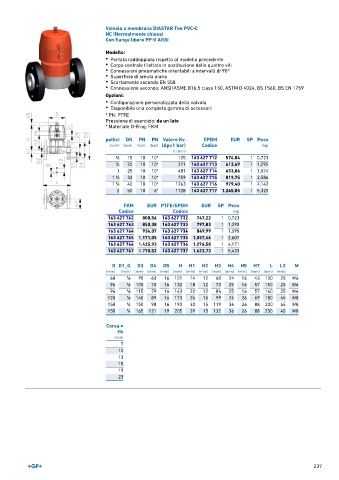

Valvola a membrana DIASTAR Ten PVC-C
NC (Normalmente chiusa)
Con flange libere PP-V ANSI

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

pollici DN PN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 15 10 10* 125 163 627 712 574,84 1 0,723
3 20 10 10* 271 163 627 713 613,69 1 1,290
∕4
1 25 10 10* 481 163 627 714 653,86 1 1,574
1 32 10 10* 759 163 627 715 819,75 1 2,586
1 ∕4
1
1 ∕2 40 10 10* 1263 163 627 716 979,40 1 4,142
2 50 10 6* 1728 163 627 717 1.245,85 1 5,320
FKM EUR PTFE/EPDM EUR SP Peso
Codice Codice (kg)
163 627 762 808,56 163 627 732 747,22 1 0,723
163 627 763 850,38 163 627 733 797,83 1 1,290
163 627 764 934,07 163 627 734 849,99 1 1,595
163 627 765 1.171,05 163 627 735 1.057,46 1 2,607
163 627 766 1.435,93 163 627 736 1.276,58 1 4,171
163 627 767 1.770,52 163 627 737 1.623,73 1 5,433

D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
68 1 ∕8 95 60 16 101 14 12 60 24 16 43 130 25 M6
96 1 ∕8 105 70 16 132 18 12 73 25 16 57 150 25 M6
96 1 ∕8 115 79 16 143 22 12 84 25 16 57 160 25 M6
120 1 ∕8 140 89 16 173 26 15 99 26 26 69 180 45 M8
150 1 ∕4 150 98 16 193 32 15 119 36 26 88 200 45 M8
150 1 ∕4 165 121 19 205 39 15 132 36 26 88 230 45 M8

Corsa =
Hx
(mm)
7
10
13
15
19
23

237
