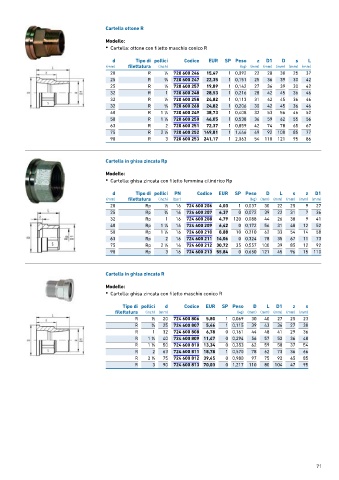

Page 71 - GEORGFISCHER - LISTINO 876 - FIDRA

Cartella ottone R
Modello:
• Cartella: ottone con filetto maschio conico R

d Tipo di pollici Codice EUR SP Peso z D1 D s L
(mm) filettatura (inch) (kg) (mm) (mm) (mm) (mm) (mm)
20 R 1 ∕2 720 600 246 15,47 1 0,092 22 28 30 25 37
25 R 3 ∕4 720 600 247 22,35 1 0,151 25 36 39 30 42
25 R 1 ∕2 720 600 257 19,89 1 0,142 27 36 39 30 42
32 R 1 720 600 248 28,53 1 0,216 28 42 45 36 46
32 R 1 ∕2 720 600 258 24,82 1 0,113 31 42 45 36 46
32 R 3 ∕4 720 600 268 24,82 1 0,206 30 42 45 36 46
40 R 1 ∕4 720 600 249 38,73 1 0,408 32 53 56 46 52
1
50 R 1 ∕2 720 600 250 46,05 1 0,538 36 59 62 55 56
1
63 R 2 720 600 251 72,37 1 0,859 42 74 78 65 67
75 R 2 ∕2 720 600 252 149,81 1 1,446 49 92 100 85 77
1
90 R 3 720 600 253 241,17 1 2,063 54 110 121 95 86

Cartella in ghisa zincata Rp
Modello:
• Cartella: ghisa zincata con filetto femmina cilindrico Rp

d Tipo di pollici PN Codice EUR SP Peso D L s z D1
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 Rp 1 ∕2 16 724 600 206 4,03 1 0,037 30 22 25 9 27
25 Rp 3 ∕4 16 724 600 207 4,37 0 0,072 39 22 31 7 36
32 Rp 1 16 724 600 208 4,79 120 0,088 44 26 38 9 41
1
40 Rp 1 ∕4 16 724 600 209 6,42 0 0,172 56 31 48 12 52
50 Rp 1 ∕2 16 724 600 210 8,88 10 0,210 62 33 54 14 58
1
63 Rp 2 16 724 600 211 14,06 0 0,324 78 35 67 11 73
75 Rp 2 ∕2 16 724 600 212 30,72 35 0,557 100 39 85 12 92
1
90 Rp 3 16 724 600 213 55,84 0 0,650 121 45 96 15 110

Cartella in ghisa zincata R

Modello:
• Cartella: ghisa zincata con filetto maschio conico R

Tipo di pollici d Codice EUR SP Peso D L D1 z s
filettatura (inch) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
R 1 ∕2 20 724 600 806 5,80 1 0,069 30 40 27 25 23
R 3 ∕4 25 724 600 807 5,46 1 0,115 39 43 36 27 30
R 1 32 724 600 808 6,78 0 0,161 44 48 41 29 36
1
R 1 ∕4 40 724 600 809 11,47 0 0,294 56 57 52 36 48
R 1 ∕2 50 724 600 810 13,34 0 0,353 62 59 58 37 54
1
R 2 63 724 600 811 18,78 1 0,570 78 62 73 36 66
R 2 ∕2 75 724 600 812 39,45 0 0,980 97 75 92 45 85
1
R 3 90 724 600 813 70,03 0 1,217 110 80 104 47 95

71
