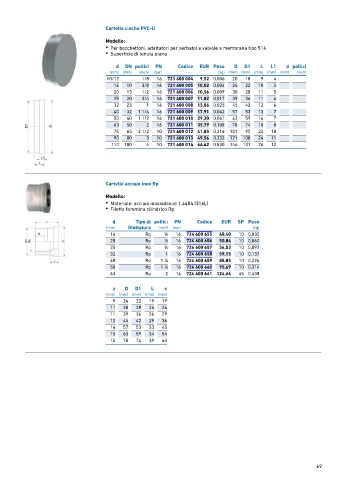

Page 69 - GEORGFISCHER - LISTINO 876 - FIDRA

Cartelle cieche PVC-U
Modello:
• Per bocchettoni, adattatori per serbatoi e valvole a membrana tipo 514
• Superficie di tenuta piana

d DN pollici PN Codice EUR Peso D D1 L L1 d pollici
(mm) (mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (inch)
10/12 1/8 16 721 600 004 9,52 0,006 20 18 9 4
16 10 3/8 16 721 600 005 10,02 0,004 24 22 10 5
20 15 1/2 16 721 600 006 10,56 0,009 30 28 11 5
25 20 3/4 16 721 600 007 11,82 0,017 39 36 11 6
32 25 1 16 721 600 008 13,86 0,025 45 42 12 6
40 32 1 1/4 16 721 600 009 17,91 0,042 57 53 13 7
50 40 1 1/2 16 721 600 010 29,30 0,061 63 59 16 7
63 50 2 16 721 600 011 35,79 0,108 78 74 18 8
75 65 2 1/2 10 721 600 012 41,85 0,216 101 90 22 10
90 80 3 10 721 600 013 49,56 0,333 121 108 24 11
110 100 4 10 721 600 014 64,42 0,530 146 131 26 12

Cartelle acciaio inox Rp
Modello:
• Materiale: acciaio inossidabile 1.4404 (316L)
• Filetto femmina cilindrico Rp

d Tipo di pollici PN Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
16 Rp 3 ∕8 16 724 600 655 48,40 10 0,030
20 Rp 1 ∕2 16 724 600 656 50,84 10 0,060
25 Rp 3 ∕4 16 724 600 657 54,53 10 0,092
32 Rp 1 16 724 600 658 59,15 10 0,137
40 Rp 1 ∕4 16 724 600 659 85,85 10 0,226
1
50 Rp 1 ∕2 16 724 600 660 95,69 10 0,314
1
63 Rp 2 16 724 600 661 124,64 45 0,438

z D D1 L s
(mm) (mm) (mm) (mm) (mm)
9 24 22 19 19
11 30 28 24 24
11 39 36 26 29
12 45 42 29 36
14 57 53 33 45
15 63 59 34 54
15 78 74 39 63

69
