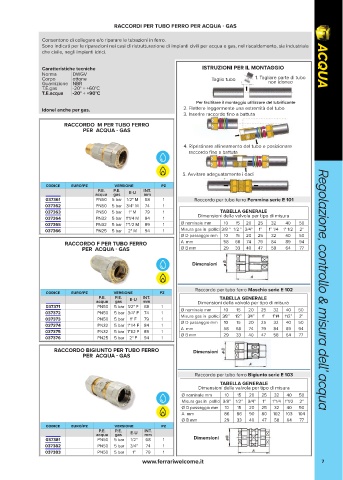

Page 7 - FERRARI - ACQUA - FIDRA

RACCORDI PER TUBO FERRO PER ACQUA - GAS

Consentono di collegare e/o riparare le tubazioni in ferro.
Sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili per acqua e gas, nel riscaldamento, sia industriale
che civile, negli impianti idrici.

Caratteristiche tecniche ISTRUZIONI PER IL MONTAGGIO ACQUA
Norma DWGV
Corpo ottone Taglio tubo 1. Tagliare parte di tubo
Guarnizione NBR non idoneo
T.E.gas -20° ÷ +60°C
T.E.acqua -20° ÷ +90°C
Per facilitare il montaggio utilizzare del lubrificante
Idonei anche per gas. 2. Flettere leggermente una estremità del tubo
3. Inserire raccordo fino a battuta
RACCORDO M PER TUBO FERRO
PER ACQUA - GAS

4. Ripristinare allineamento del tubo e posizionare
raccordo fino a battuta

5. Avvitare adeguatamente i dadi
codice euro/pz versione pz
P.E. P.E. INT.
acqua gas E-U mm
037361 PN50 5 bar 1/2" M 68 1 Raccordo per tubo ferro Femmina serie E 101
037362 PN50 5 bar 3/4" M 74 1
037363 PN50 5 bar 1" M 79 1 TABELLA GENERALE
037364 PN32 5 bar 1"1/4 M 84 1 Dimensioni della valvola per tipo di misura
037365 PN32 5 bar 1"1/2 M 89 1 Ø nominale mm 10 15 20 25 32 40 50
037366 PN25 5 bar 2" M 94 1 Misura gas in pollici 3/8 ” 1/2 ” 3/4” 1” 1” 1/4 1” 1/2 2”
Ø D passaggio mm 10 15 20 25 32 40 50
RACCORDO F PER TUBO FERRO A mm 58 68 74 79 84 89 94
PER ACQUA - GAS Ø B mm 29 33 40 47 58 64 77

Dimensioni

Raccordo per tubo ferro Maschio serie E 102
codice euro/pz versione pz Regolazione, controllo & misura dell’ acqua
P.E. P.E. INT. TABELLA GENERALE
acqua gas E-U mm Dimensioni della valvola per tipo di misura
037371 PN50 5 bar 1/2" F 68 1
037372 PN50 5 bar 3/4" F 74 1 Ø nominale mm 10 15 20 25 32 40 50
2"
1”
037373 PN50 5 bar 1" F 79 1 Misura gas in pollici 3/8 ” 1/2 ” 3/4 ” 25 1” 1/4 1 1/2 ” 50
Ø D passaggio mm
32
40
20
15
10
037374 PN32 5 bar 1"1/4 F 84 1
037375 PN32 5 bar 1"1/2 F 89 1 A mm 58 68 74 79 84 89 94
037376 PN25 5 bar 2" F 94 1 Ø B mm 29 33 40 47 58 64 77
RACCORDO BIGIUNTO PER TUBO FERRO Dimensioni
PER ACQUA - GAS
Raccordo per tubo ferro Bigiunto serie E 103
TABELLA GENERALE
Dimensioni della valvola per tipo di misura
Ø nominale mm 10 15 20 25 32 40 50
Misura gas in pollici 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2”
Ø D passaggio mm 10 15 20 25 32 40 50
A mm 86 86 90 80 102 103 104
Regolazione, controllo & misura dell’ acqua
Ø B mm 29 33 40 47 58 64 77
codice euro/pz versione pz
P.E. P.E. E-U INT.
acqua gas mm
037381 PN50 5 bar 1/2" 68 1 Dimensioni
037382 PN50 5 bar 3/4" 74 1
037383 PN50 5 bar 1" 79 1
