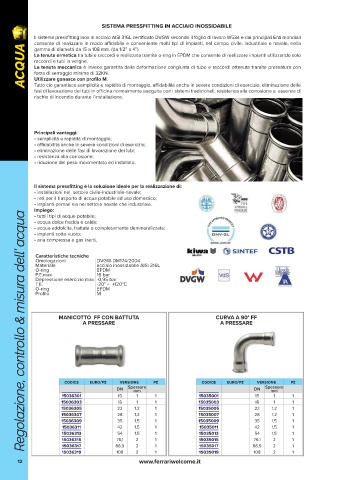

Page 12 - FERRARI - ACQUA - FIDRA

SISTEMA PRESSFITTING IN ACCIAIO INOSSIDABILE

Il sistema pressfitting inox in acciaio AISI 316L certificato DVGW secondo il foglio di lavoro W534 e dai principali Enti mondiali
consente di realizzare in modo affidabile e conveniente molti tipi di impianti, nel campo civile, industriale e navale, nella
ACQUA La tenuta ermetica tra tubi e raccordi e realizzata tramite o-ring in EPDM che consente di realizzare impianti utilizzando solo
gamma di diametri da 15 a 108 mm. (da 1/2” a 4”).
raccordi e tubi in verghe.
La tenuta meccanica è invece garantita dalla deformazione congiunta di tubo e raccordi ottenuta tramite pressatura con
forza di serraggio minima di 32KN.
Utilizzare ganasce con profilo M.
Tutto ciò garantisce semplicità e rapidità di montaggio, affidabilità anche in severe condizioni di esercizio, eliminazione delle
fasi di lavorazione dei tubi in officina normalmente eseguite con i sistemi tradizionali, resistenza alla corrosione e assenza di
rischio di incendio durante l’installazione.

Principali vantaggi:
• semplicità e rapidità di montaggio;
• affidabilità anche in severe condizioni di esercizio;
• eliminazione delle fasi di lavorazione dei tubi;
• resistenza alla corrosione;
• riduzione del peso movimentato ed installato.

Il sistema pressfitting è la soluzione ideale per la realizzazione di:
• installazioni nel settore civile-industriale-navale;
• reti per il trasporto di acqua potabile ad uso domestico;
• impianti primari sia nel settore navale che industriale.
Impiego:
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
• tutti i tipi di acque potabile;
• acqua dolce fredda e calda;
• acqua addolcita, trattata o completamente demineralizzata;
• impianti sotto vuoto;
• aria compressa e gas inerti,

Caratteristiche tecniche
Omologazioni DVGW-DM174/2004
Materiale acciaio inossidabile AISI 316L
O-ring EPDM
P.E.max 16 bar
Depressione esercizio max -0,95 bar
T.E. -20° ÷ +120°C
O-ring EPDM
Profilo M

MANICOTTO FF CON BATTUTA CURVA A 90° FF
A PRESSARE A PRESSARE

codice euro/pz versione pz codice euro/pz versione pz
DN Spessore DN Spessore
mm
mm
15036301 15 1 1 15035001 15 1 1
15036303 18 1 1 15035003 18 1 1
15036305 22 1,2 1 15035005 22 1,2 1
15036307 28 1,2 1 15035007 28 1,2 1
15036309 35 1,5 1 15035009 35 1,5 1
15036311 42 1,5 1 15035011 42 1,5 1
15036313 54 1,5 1 15035013 54 1,5 1
15036315 76,1 2 1 15035015 76,1 2 1
15036317 88,9 2 1 15035017 88,9 2 1
15036319 108 2 1 15035019 108 2 1
12 www.ferrariwelcome.it
