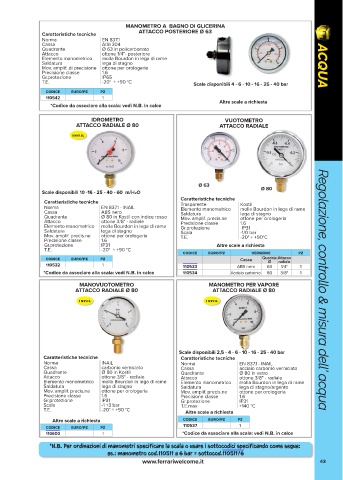

Page 43 - FERRARI - ACQUA - FIDRA

MANOMETRO A BAGNO DI GLICERINA
Caratteristiche tecniche ATTACCO POSTERIORE Ø 63
Norma EN 837.1
Cassa AISI 304
Quadrante Ø 63 in policarbonato
Attacco ottone 1/4"- posteriore
Elemento manometrico molla Bourdon in lega di rame
Saldatura lega di stagno
Mov. amplif. di precisione ottone per orologeria ACQUA
Precisione classe 1.6
Gr.protezione IP65
T.E. -20° ÷ +90 °C Scale disponibili 4 - 6 - 10 - 16 - 25 - 40 bar
codice euro/pz pz
110542 1
*Codice da associare alla scala: vedi N.B. in calce Altre scale a richiesta

IDROMETRO VUOTOMETRO
ATTACCO RADIALE Ø 80 ATTACCO RADIALE

Ø 63 Ø 80
Scale disponibili 10 -16 - 25 - 40 - 60 m/H2O
Caratteristiche tecniche
Caratteristiche tecniche Trasparente Kostil
Norma EN 837.1 - INAIL Elemento manometrico molla Bourdon in lega di rame
Cassa ABS nero Saldatura lega di stagno
Quadrante Ø 80 in Kostil con indice rosso Mov. amplif. precis.ne ottone per orologeria
Attacco ottone 3/8" - radiale Precisione classe 1.6
Elemento manometrico molla Bourdon in lega di rame Gr.protezione IP31
Saldatura lega di stagno Scala -1/0 bar
Mov. amplif. precis.ne ottone per orologeria T.E. -20° ÷ +90°C
Precisione classe 1.6
Gr.protezione IP31 Altre scale a richiesta
T.E. -20° ÷ +90 °C
codice euro/pz versione pz
codice euro/pz pz Cassa Quadr.te Attacco
radiale
Ø
110532 1 110533 ABS nero 63 1/4" 1
*Codice da associare alla scala: vedi N.B. in calce 110534 Acciaio carbonio 80 3/8" 1
MANOVUOTOMETRO MANOMETRO PER VAPORE
ATTACCO RADIALE Ø 80 ATTACCO RADIALE Ø 80 Regolazione, controllo & misura dell’ acqua

Scale disponibili 2,5 - 4 - 6 - 10 - 16 - 25 - 40 bar
Caratteristiche tecniche Caratteristiche tecniche
Norma INAIL Norma EN 837.1 - INAIL
Cassa carbonio verniciato Cassa acciaio carbonio verniciato
Quadrante Ø 80 in Kostil Quadrante Ø 80 in vetro
Attacco ottone 3/8" - radiale Attacco ottone 3/8" - radiale
Elemento manometrico molla Bourdon in lega di rame Elemento manometrico molla Bourdon in lega di rame
Saldatura lega di stagno Saldatura lega di stagno/argento
Mov. amplif. precis.ne ottone per orologeria Mov. amplif. precis.ne ottone per orologeria
Precisione classe 1.6 Precisione classe 1.6
Gr.protezione IP31 Gr.protezione IP31
Scala -1 +3 bar T.E.max +140 °C
T.E. -20° ÷ +90 °C Altre scale a richiesta
Regolazione, controllo & misura dell’ acqua
Altre scale a richiesta codice euro/pz pz
codice euro/pz pz 110537 1
110600 1 *Codice da associare alla scala: vedi N.B. in calce
*N.B. Per ordinazioni di manometri specificare la scala o usare i sottocodici specificando come segue:
es.: manometro cod.110511 a 6 bar = sottocod.110511/6
www.ferrariwelcome.it 43
