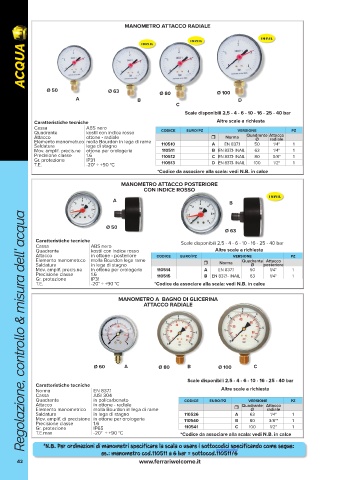

Page 42 - FERRARI - ACQUA - FIDRA
P. 42
MANOMETRO ATTACCO RADIALE
ACQUA
Ø 50 Ø 63 Ø 80 Ø 100
A B D
C
Scale disponibili 2,5 - 4 - 6 - 10 - 16 - 25 - 40 bar
Caratteristiche tecniche Altre scale a richiesta
Cassa ABS nero codice euro/pz versione pz
Quadrante kostil con indice rosso
Attacco ottone - radiale Norma Quadrante Attacco
radiale
Ø
Elemento manometr.co molla Bourdon in lega di rame 110510 A EN 837.1 50 1/4" 1
Saldatura lega di stagno
Mov. amplif. precis.ne ottone per orologeria 110511 B EN 837.1- INAIL 63 1/4" 1
Precisione classe 1.6 110512 C EN 837.1- INAIL 80 3/8" 1
Gr. protezione IP31
T.E. -20° ÷ +90 °C 110513 D EN 837.1- INAIL 100 1/2" 1
*Codice da associare alla scala: vedi N.B. in calce
MANOMETRO ATTACCO POSTERIORE
CON INDICE ROSSO
A B
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
Ø 50
Ø 63
Caratteristiche tecniche Scale disponibili 2,5 - 4 - 6 - 10 - 16 - 25 - 40 bar
Cassa ABS nero
Quadrante kostil con indice rosso Altre scale a richiesta
Attacco in ottone - posteriore codice euro/pz versione pz
Elemento manometr.co molla Bourdon lega rame Norma Quadrante Attacco
Saldatura in lega di stagno Ø posteriore
Mov. amplif. precis.ne in ottone per orologeria 110514 A EN 837.1 50 1/4" 1
Precisione classe 1.6 110515 B EN 837.1- INAIL 63 1/4" 1
Gr. protezione IP31
T.E. -20° ÷ +90 °C *Codice da associare alla scala: vedi N.B. in calce
MANOMETRO A BAGNO DI GLICERINA
ATTACCO RADIALE
Ø 60 A Ø 80 B Ø 100 C
Scale disponibili 2,5 - 4 - 6 - 10 - 16 - 25 - 40 bar
Caratteristiche tecniche
Norma EN 837.1 Altre scale a richiesta
Cassa AISI 304
Quadrante in policarbonato codice euro/pz versione pz
Attacco in ottone - radiale Quadrante Attacco
Elemento manometrico molla Bourdon in lega di rame Ø radiale
Saldatura in lega di stagno 110526 A 63 1/4" 1
Mov. amplif. di precisione in ottone per orologeria 110540 B 80 3/8"" 1
Precisione classe 1.6
Gr. protezione IP65 110541 C 100 1/2" 1
T.E.max -20° ÷ +90 °C *Codice da associare alla scala: vedi N.B. in calce
*N.B. Per ordinazioni di manometri specificare la scala o usare i sottocodici specificando come segue:
es.: manometro cod.110511 a 6 bar = sottocod.110511/6
42 www.ferrariwelcome.it
