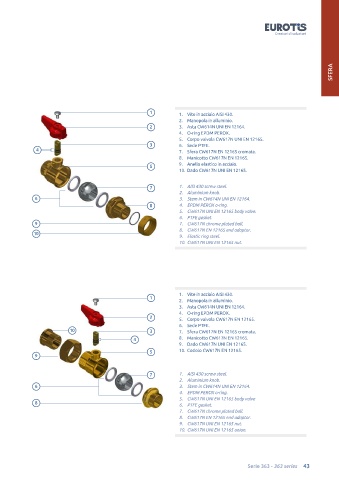

SFERA

1 1. Vite in acciaio AISI 430.
2. Manopola in alluminio.
2 3. Asta CW614N UNI EN 12164.
4. O-ring EPDM PEROX.
5. Corpo valvola CW617N UNI EN 12165.
3 6. Sede PTFE.
4 7. Sfera CW617N EN 12165 cromata.
8. Manicotto CW617N EN 12165.
5 9. Anello elastico in acciaio.
10. Dado CW617N UNI EN 12165.

7 1. AISI 430 screw steel.
2. Aluminium knob.
6 3. Stem in CW614N UNI EN 12164.
8 4. EPDM PEROX o-ring.
5. CW617N UNI EN 12165 body valve.
6. PTFE gasket.
9 7. CW617N chrome plated ball.
8. CW617N EN 12165 end adaptor.
10
9. Elastic ring steel.
10. CW617N UNI EN 12165 nut.

1. Vite in acciaio AISI 430.
1
2. Manopola in alluminio.
3. Asta CW614N UNI EN 12164.
4. O-ring EPDM PEROX.
2 5. Corpo valvola CW617N EN 12165.
6. Sede PTFE.
10 3 7. Sfera CW617N EN 12165 cromata.
4 8. Manicotto CW617N EN 12165.
9. Dado CW617N UNI EN 12165.
5 10. Codolo CW617N EN 12165.
9

7 1. AISI 430 screw steel.
2. Aluminium knob.
6 3. Stem in CW614N UNI EN 12164.
4. EPDM PEROX o-ring.
5. CW617N UNI EN 12165 body valve
8 6. PTFE gasket.
7. CW617N chrome plated ball.
8. CW617N EN 12165 end adaptor.
9. CW617N UNI EN 12165 nut.
10. CW617N UNI EN 12165 union.

Serie 363 - 363 series 43
