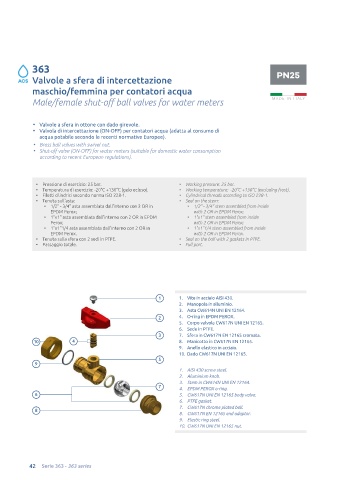

363

ACS Valvole a sfera di intercettazione PN25
maschio/femmina per contatori acqua
Male/female shut-off ball valves for water meters

• Valvole a sfera in ottone con dado girevole.
• Valvola di intercettazione (ON-OFF) per contatori acqua (adatta al consumo di
acqua potabile secondo le recenti normative Europee).
• Brass ball valves with swivel nut.
• Shut-off valve (ON-OFF) for water meters (suitable for domestic water consumption
according to recent European regulations).

• Pressione di esercizio: 25 bar. • Working pressure: 25 bar.
• Temperatura di esercizio: -20°C +130°C (gelo ecluso). • Working temperature: -20°C +130°C (excluding frost).
• Filetti cilindrici secondo norma ISO 228-1. • Cylindrical threads according to ISO 228-1.
• Tenuta sull'asta: • Seal on the stem:
• 1/2" - 3/4" asta assemblata dall'interno con 2 OR in • 1/2" - 3/4" stem assembled from inside
EPDM Perox; with 2 OR in EPDM Perox;
• 1"x1" asta assemblata dall'interno con 2 OR in EPDM • 1"x1" stem assembled from inside
Perox; with 2 OR in EPDM Perox;
• 1"x1"1/4 asta assemblata dall'interno con 2 OR in • 1"x1"1/4 stem assembled from inside
EPDM Perox. with 2 OR in EPDM Perox.
• Tenuta sulla sfera con 2 sedi in PTFE. • Seal on the ball with 2 gaskets in PTFE.
• Passaggio totale. • Full port.

1 1. Vite in acciaio AISI 430.
2. Manopola in alluminio.
3. Asta CW614N UNI EN 12164.
2 4. O-ring in EPDM PEROX.
5. Corpo valvola CW617N UNI EN 12165.
6. Sede in PTFE.
3 7. Sfera in CW617N EN 12165 cromata.
10 4 8. Manicotto in CW617N EN 12165.
9. Anello elastico in acciaio.
10. Dado CW617N UNI EN 12165.
5
9
1. AISI 430 screw steel.
2. Aluminium knob.
3. Stem in CW614N UNI EN 12164.
7 4. EPDM PEROX o-ring.
6 5. CW617N UNI EN 12165 body valve.
6. PTFE gasket.
7. CW617N chrome plated ball.
8
8. CW617N EN 12165 end adaptor.
9. Elastic ring steel.
10. CW617N UNI EN 12165 nut.

42 Serie 363 - 363 series
