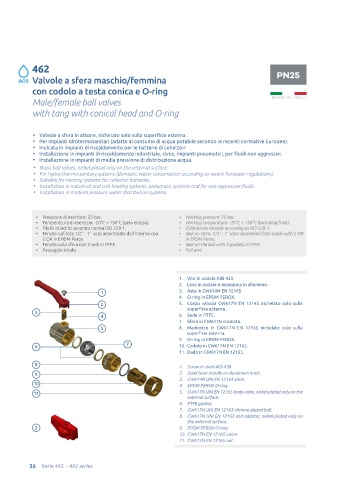

462

ACS Valvole a sfera maschio/femmina PN25
con codolo a testa conica e O-ring
Male/female ball valves

with tang with conical head and O-ring

• Valvole a sfera in ottone, nichelate solo sulla superficie esterna.
• Per impianti idrotermosanitari (adatte al consumo di acqua potabile secondo le recenti normative Europee).
• Indicata in impianti di riscaldamento per le batterie di collettori
• Installazione in impianti di riscaldamento industriale, civile, impianti pneumatici, per fluidi non aggressivi.
• Installazione in impianti di media pressione di distribuzione acqua.
• Brass ball valves, nickel-plated only on the external surface.
• For hydro-thermo-sanitary systems (domestic water consumption according to recent European regulations).
• Suitable for heating systems for collector batteries.
• Installation in industrial and civil heating systems, pneumatic systems and for non-aggressive fluids.
• Installation in medium pressure water distribution systems.

• Pressione di esercizio: 25 bar. • Working pressure: 25 bar.
• Temperatura di esercizio: -20°C + 130°C (gelo ecluso). • Working temperature: -20°C + 130°C (excluding frost).
• Filetti cilindrici secondo norma ISO 228-1. • Cylindricals threads according to ISO 228-1.
• Tenuta sull'asta 1/2" - 1" asta assemblata dall'interno con • Seal on stem: 1/2" - 1" stem assembled from inside with 2 OR
2 OR in EPDM Perox. in EPDM Perox;
• Tenuta sulla sfera con 2 sedi in PTFE. • Seal on the ball with 2 gaskets in PTFE.
• Passaggio totale. • Full port.

1. Vite in acciaio AISI 430.
2. Leva in acciaio o manopola in alluminio.
1 3. Asta in CW614N EN 12165.
4. O-ring in EPDM PEROX.
2 5. Corpo valvola CW617N EN 12165 nichelato solo sulla
superficie esterna.
3
4 6. Sede in PTFE.
7. Sfera in CW617N cromato.
5 8. Manicotto in CW617N EN 12165 nichelato solo sulla
superficie esterna.
9. O-ring in EPDM PEROX.
7
6 10. Codolo in CW617N EN 12165.
11. Dado in CW617N EN 12165.
8 1. Screw in steel AISI 430.
9 2. Steel lever handle or aluminium knob.
3. CW614N UNI EN 12164 stem.
10 4. EPDM PEROX O-ring
11 5. CW617N UNI EN 12165 body valve, nickel-plated only on the
external surface.
6. PTFE gasket.
7. CW617N UNI EN 12165 chrome-plated ball.
8. CW617N UNI EN 12165 end adaptor, nickel-plated only on
the external surface.
2 9. EPDM PEROX O-ring.
10. CW617N EN 12165 union.
11. CW617N EN 12165 nut.

36 Serie 462 - 462 series
