SISTEMI IBRIDI

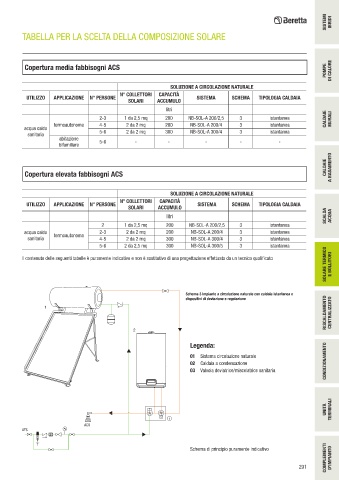

TABELLA PER LA SCELTA DELLA COMPOSIZIONE SOLARE

Copertura media fabbisogni ACS
POMPE DI CALORE

SOLUZIONE A CIRCOLAZIONE NATURALE
N° COLLETTORI CAPACITÀ
UTILIZZO APPLICAZIONE N° PERSONE SISTEMA SCHEMA TIPOLOGIA CALDAIA
SOLARI ACCUMULO
litri
2-3 1 da 2,5 mq 200 NB-SOL-A 200/2,5 3 istantanea CALDAIE MURALI
termoautonoma 4-5 2 da 2 mq 200 NB-SOL-A 200/4 3 istantanea
acqua calda
sanitaria 5-6 2 da 2 mq 300 NB-SOL-A 300/4 3 istantanea
abitazione 5-6 - - - - -
bifamiliare

CALDAIE A BASAMENTO
Copertura elevata fabbisogni ACS

SOLUZIONE A CIRCOLAZIONE NATURALE
N° COLLETTORI CAPACITÀ
UTILIZZO APPLICAZIONE N° PERSONE SISTEMA SCHEMA TIPOLOGIA CALDAIA
SOLARI ACCUMULO
litri SCALDA ACQUA
2 1 da 2,5 mq 200 NB-SOL-A 200/2,5 3 istantanea
acqua calda 2-3 2 da 2 mq 200 NB-SOL-A 200/4 3 istantanea
sanitaria termoautonoma 4-5 2 da 2 mq 300 NB-SOL-A 300/4 3 istantanea
5-6 2 da 2,5 mq 300 NB-SOL-A 300/5 3 istantanea
SOLARE TERMICO E BOLLITORI
Il contenuto delle seguenti tabelle è puramente indicativo e non è sostitutivo di una progettazione effettuata da un tecnico qualificato

Schema 3 Impianto a circolazione naturale con caldaia istantanea e
RISCALDAMENTO CENTRALIZZATO
dispositivi di deviazione e regolazione
1

2

Legenda:
01 Sistema circolazione naturale
02 Caldaia a condensazione CONDIZIONAMENTO
03 Valvola deviatrice/miscelatrice sanitaria

UNITÀ TERMINALI

3
ACS
AFS

COMPLEMENTI D'IMPIANTO
Schema di principio puramente indicativo

291
