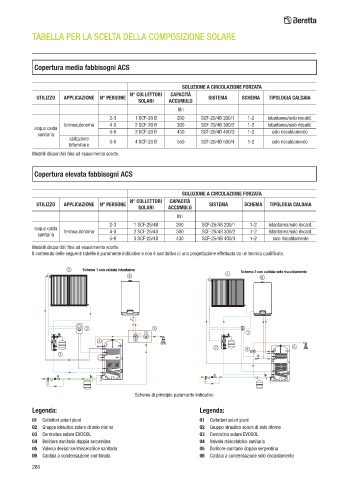

TABELLA PER LA SCELTA DELLA COMPOSIZIONE SOLARE

Copertura media fabbisogni ACS

SOLUZIONE A CIRCOLAZIONE FORZATA
N° COLLETTORI CAPACITÀ
UTILIZZO APPLICAZIONE N° PERSONE SISTEMA SCHEMA TIPOLOGIA CALDAIA
SOLARI ACCUMULO
litri
2-3 1 SCF-20 B 200 SCF-20/4B 200/1 1-2 istantanea/solo riscald.
termoautonoma 4-5 2 SCF-20 B 300 SCF-20/4B 300/2 1-2 istantanea/solo riscald.
acqua calda
sanitaria 5-6 3 SCF-20 B 430 SCF-20/4B 400/3 1-2 solo riscaldamento
abitazione 5-6 4 SCF-20 B 550 SCF-20/4B 500/4 1-2 solo riscaldamento
bifamiliare
Modelli disponibili fino ad esaurimento scorte.

Copertura elevata fabbisogni ACS

SOLUZIONE A CIRCOLAZIONE FORZATA
N° COLLETTORI CAPACITÀ
UTILIZZO APPLICAZIONE N° PERSONE SISTEMA SCHEMA TIPOLOGIA CALDAIA
SOLARI ACCUMULO
litri
2-3 1 SCF-25/4B 200 SCF-25/4B 200/1 1-2 istantanea/solo riscald.
acqua calda
sanitaria termoautonoma 4-5 2 SCF-25/4B 300 SCF-25/4B 300/2 1-2 istantanea/solo riscald.
5-6 3 SCF-25/4B 430 SCF-25/4B 400/3 1-2 solo riscaldamento
Modelli disponibili fino ad esaurimento scorte.
Il contenuto delle seguenti tabelle è puramente indicativo e non è sostitutivo di una progettazione effettuata da un tecnico qualificato.

1 Schema 1 con caldaia istantanea Schema 2 con caldaia solo riscaldamento
6 1 6

3 5
3

4
2 4 5
2

Schema di principio puramente indicativo

Legenda: Legenda:
01 Collettori solari piani 01 Collettori solari piani
02 Gruppo idraulico solare di solo ritorno 02 Gruppo idraulico solare di solo ritorno
03 Centralina solare EVOSOL 03 Centralina solare EVOSOL
04 Bollitore sanitario doppia serpentina 04 Valvola miscelatrice sanitaria
05 Valvola deviatrice/miscelatrice sanitaria 05 Bollitore sanitario doppia serpentina
06 Caldaia a condensazione combinata 06 Caldaia a condensazione solo riscaldamento
