SISTEMI IBRIDI
Pompe di calore
TOWER GREEN FE - POMPE DI CALORE SPLIT A BASAMENTO

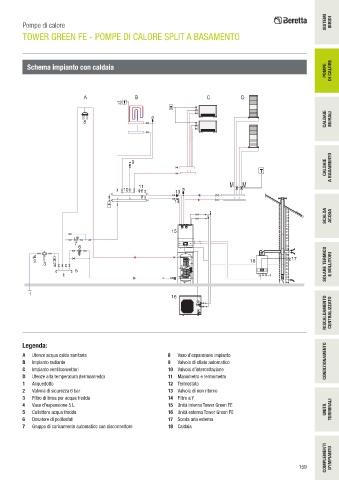

Schema impianto con caldaia
POMPE DI CALORE

A B C D
12
CALDAIE MURALI
8

CALDAIE A BASAMENTO
9

11 M M
10 13

14
SCALDA ACQUA

15

7
6

2 18 17
3 4 SOLARE TERMICO E BOLLITORI
5 B

1 16
RISCALDAMENTO CENTRALIZZATO

Legenda:
A Utenze acqua calda sanitaria 8 Vaso d’espansione impianto
B Impianto radiante 9 Valvola di sfiato automatico CONDIZIONAMENTO
C Impianto ventilconvettori 10 Valvola d’intercettazione
D Utenze alta temperatura (termoarredo) 11 Manometro e termometro
1 Acquedotto 12 Termostato
2 Valvola di sicurezza 6 bar 13 Valvola di non ritorno
3 Filtro di linea per acqua fredda 14 Filtro a Y
4 Vaso d’espansione 5 L 15 Unità interna Tower Green FE
5 Collettore acqua fredda 16 Unità esterna Tower Green FE UNITÀ TERMINALI
6 Dosatore di polifosfati 17 Sonda aria esterna
7 Gruppo di caricamento automatico con disconnettore 18 Caldaia

COMPLEMENTI D'IMPIANTO
