Pompe di calore
TOWER GREEN FE - POMPE DI CALORE SPLIT A BASAMENTO

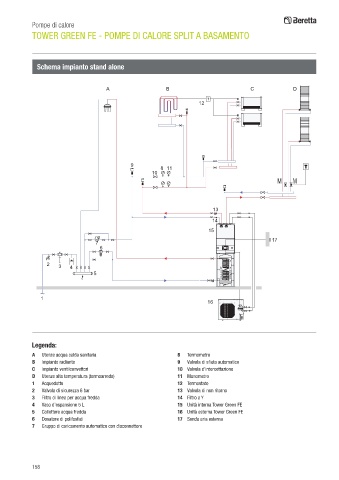

Schema impianto stand alone

A B C D

12

9 8 11
10
M M

13

14
15
17
7
6

2 3 4
5

1
16

Legenda:
A Utenze acqua calda sanitaria 8 Termometro
B Impianto radiante 9 Valvola di sfiato automatico
C Impianto ventilconvettori 10 Valvola d’intercettazione
D Utenze alta temperatura (termoarredo) 11 Manometro
1 Acquedotto 12 Termostato
2 Valvola di sicurezza 6 bar 13 Valvola di non ritorno
3 Filtro di linea per acqua fredda 14 Filtro a Y
4 Vaso d’espansione 5 L 15 Unità interna Tower Green FE
5 Collettore acqua fredda 16 Unità esterna Tower Green FE
6 Dosatore di polifosfati 17 Sonda aria esterna
7 Gruppo di caricamento automatico con disconnettore
