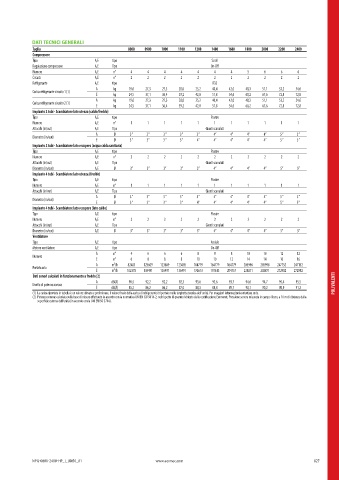

DATI TECNICI GENERALI
Taglia 0800 0900 1000 1100 1200 1400 1600 1800 2000 2200 2400
Compressore
Tipo A,E tipo Scroll
Regolazione compressore A,E Tipo On-Off

Numero A,E n° 4 4 4 4 4 4 4 5 6 6 6
Circuiti A,E n° 2 2 2 2 2 2 2 2 2 2 2
Refrigerante A,E tipo R32
A kg 19,6 27,3 27,3 28,0 25,2 40,4 42,0 48,3 51,1 53,2 54,6
Carica refrigerante circuito 1 (1)
E kg 24,5 37,1 36,4 39,2 42,0 51,8 54,6 60,2 67,6 72,8 72,8
A kg 19,6 27,3 27,3 28,0 25,2 40,4 42,0 48,3 51,1 53,2 54,6
Carica refrigerante circuito 2 (1)
E kg 24,5 37,1 36,4 39,2 42,0 51,8 54,6 60,2 67,6 72,8 72,8

Impianto 2 tubi - Scambiatore lato utenza (caldo/freddo)
Tipo A,E tipo Piastre
Numero A,E n° 1 1 1 1 1 1 1 1 1 1 1
Attacchi (in/out) A,E Tipo Giunti scanalati
A Ø 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 4’’ 4’’ 4’’ 4’’ 5 ‘’ 5 ‘’
Diametro (in/out)
E Ø 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 4” 4’’ 4’’ 4’’ 4’’ 5 ‘’ 5 ‘’
Impianto 2 tubi - Scambiatore lato recupero (acqua calda sanitaria)
Tipo A,E tipo Piastre

Numero A,E n° 2 2 2 2 2 2 2 2 2 2 2
Attacchi (in/out) A,E Tipo Giunti scanalati
Diametro (in/out) A,E Ø 3’’ 3’’ 3’’ 3’’ 3’’ 4’’ 4’’ 4’’ 4’’ 5’’ 5’’
Impianto 4 tubi - Scambiatore lato utenza (freddo)
Tipo A,E tipo Piastre
Numero A,E n° 1 1 1 1 1 1 1 1 1 1 1
Attacchi (in/out) A,E Tipo Giunti scanalati
A Ø 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 4’’ 4’’ 4’’ 4’’ 5 ‘’ 5 ‘’
Diametro (in/out)
E Ø 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 4’’ 4’’ 4’’ 4’’ 4’’ 5 ‘’ 5 ‘’
Impianto 4 tubi - Scambiatore lato recupero (lato caldo)
Tipo A,E tipo Piastre
Numero A,E n° 2 2 2 2 2 2 2 2 2 2 2
Attacchi (in/out) A,E Tipo Giunti scanalati
Diametro (in/out) A,E Ø 3’’ 3’’ 3’’ 3’’ 3’’ 4’’ 4’’ 4’’ 4’’ 5’’ 5’’
Ventilatore

Tipo A,E tipo Assiale
Motore ventilatore A,E tipo On-Off
A n° 4 6 6 6 8 8 8 10 10 12 12
Numero
E n° 6 8 8 8 10 10 12 14 14 16 16
A m³/h 82403 123609 123609 123605 164779 164779 164779 205996 205998 247152 247152
Portata aria E m³/h 102378 136491 136491 136491 170613 170613 204757 238871 238871 272982 272982
POLIVALENTI Dati sonori calcolati in funzionamento a freddo (2) dB(A) 90,5 92,2 92,2 92,3 93,6 93,6 93,7 94,6 94,7 95,4 95,5 POLIVALENTI
A
Livello di potenza sonora
87,0
88,3
86,2
86,2
90,2
90,9
91,2
88,8
89,7
90,1
85,2
E
dB(A)
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
