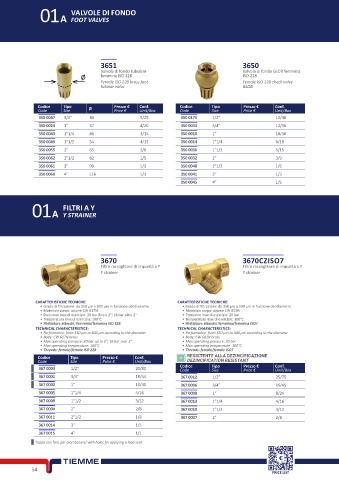

Page 74 - TIEMME - COMPONENTI IDRAULICI - DELLAFIORE

VALVOLE DI FONDO
01A FOOT VALVES

3651 3650
Valvola di fondo tubolare Valvola di fondo GLOB femmina
femmina ISO 228 ISO 228
Female ISO 228 brass foot Female ISO 228 check valve
tubolar valve GLOB

Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Ø Price € Unit/Box Code Size Price € Unit/Box
350 0047 3/4” 30 5/25 350 0175 1/2” 12/48
350 0024 1” 37 4/20 350 0033 3/4” 12/36
350 0043 1”1/4 46 3/15 350 0010 1” 10/30
350 0049 1”1/2 54 4/12 350 0014 1”1/4 6/18
350 0055 2” 65 2/6 350 0036 1”1/2 5/15
350 0062 2”1/2 82 1/5 350 0032 2” 3/9
350 0061 3” 99 1/3 350 0048 2”1/2 1/6
350 0060 4” 116 1/1 350 0041 3” 1/3
350 0045 4” 1/5

FILTRI A Y
01A Y STRAINER

3670 3670CZISO7
Filtro raccoglitore di impurità a Y Filtro raccoglitore di impurità a Y
Y strainer Y strainer

CARATTERISTICHE TECNICHE: CARATTERISTICHE TECNICHE:
• Grado di filtrazione: da 350 µm a 600 µm in funzione del diametro • Grado di filtrazione: da 350 µm a 500 µm in funzione del diametro
• Materiale corpo: ottone CW 617N • Materiale corpo: ottone CW 602N
• Pressione max di esercizio: 20 bar fino a 2”; 16 bar oltre 2” • Pressione max di esercizio: 20 bar
• Temperatura max di esercizio: 100°C • Temperatura max di esercizio: 100°C
• Filettature attacchi: femmina/femmina ISO 228 • Filettature attacchi: femmina/femmina ISO7
TECHNICAL CHARACTERISTICS: TECHNICAL CHARACTERISTICS:
• Performance: from 350 µm to 600 µm according to the diameter • Performance: from 350 µm to 500 µm according to the diameter
• Body: CW 617N brass • Body: CW 602N brass
• Max operating pressure: 20 bar up to 2”; 16 bar over 2” • Max operating pressure: 20 bar
• Max operating temperature: 100°C • Max operating temperature: 100°C
• Threads: female/female ISO 228 • Threads: female/female ISO7
Codice Tipo Prezzo € Conf. RESISTENTE ALLA DEZINCIFICAZIONE
Code Size Price € Unit/Box DEZINCIFICATION RESISTANT
367 0003 1/2” 20/80 Codice Tipo Prezzo € Conf.
Size
Price €
Unit/Box
Code
367 0001 3/4” 18/54 367 0012 1/2” 25/75
367 0002 1” 10/30 367 0006 3/4” 15/45
367 0005 1”1/4 4/16 367 0008 1” 8/24
367 0009 1”1/2 3/12 367 0013 1”1/4 4/16
367 0004 2” 2/8 367 0010 1”1/2 3/12
367 0011 2”1/2 1/8 367 0007 2” 2/8
367 0014 3” 1/5
367 0015 4” 1/1
Tappo con foro per piombatura/ with holes for applying a lead seal

54
PRICE LIST
