P. 575
CODICE MODELLO NOTE
A 2581 503 kit completo di guarnizioni (n. 5 o-ring - n. 1 piatta) - #OMPLETESETOFGASKETS N O RING ÜAT
A 2582 530 kit completo di guarnizioni (n. 8 o-ring - n. 1 piatta) - #OMPLETESETOFGASKETS N O RINGS ÜAT
kit completo di guarnizioni (n. 13 o-ring - n. 2 piatte) - Complete set of gaskets (n.13 o-
A 2583 540
RINGS ÜATONES

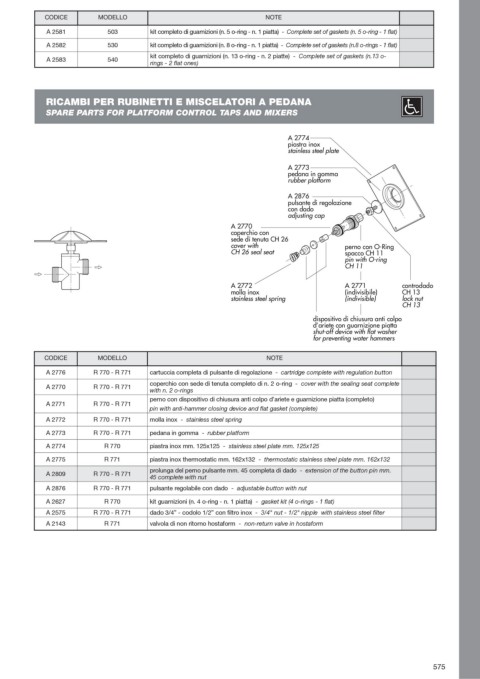

RICAMBI PER RUBINETTI E MISCELATORI A PEDANA
SPARE PARTS FOR PLATFORM CONTROL TAPS AND MIXERS
A 2774
piastra inox
stainless steel plate
A 2773
pedana in gomma
rubber platform
A 2876
pulsante di regolazione
con dado
adjusting cap
A 2770
coperchio con
sede di tenuta CH 26
cover with perno con O-Ring
CH 26 seal seat spacco CH 11
pin with O-ring
CH 11
A 2772 A 2771 controdado
molla inox (indivisibile) CH 13
stainless steel spring (indivisible) lock nut
CH 13
dispositivo di chiusura anti colpo
d’ariete con guarnizione piatta
shut-off device with flat washer
for preventing water hammers
CODICE MODELLO NOTE
A 2776 R 770 - R 771 cartuccia completa di pulsante di regolazione - cartridge complete with regulation button
coperchio con sede di tenuta completo di n. 2 o-ring - cover with the sealing seat complete
A 2770 R 770 - R 771
with n. 2 o-rings
perno con dispositivo di chiusura anti colpo d’ariete e guarnizione piatta (completo)
A 2771 R 770 - R 771
PINWITHANTI HAMMERCLOSINGDEVICEANDÜATGASKET COMPLETE
A 2772 R 770 - R 771 molla inox - stainless steel spring
A 2773 R 770 - R 771 pedana in gomma - rubber platform
A 2774 R 770 piastra inox mm. 125x125 - stainless steel plate mm. 125x125
A 2775 R 771 piastra inox thermostatic mm. 162x132 - thermostatic stainless steel plate mm. 162x132
prolunga del perno pulsante mm. 45 completa di dado - extension of the button pin mm.
A 2809 R 770 - R 771
45 complete with nut
A 2876 R 770 - R 771 pulsante regolabile con dado - adjustable button with nut
A 2627 R 770 kit guarnizioni (n. 4 o-ring - n. 1 piatta) - GASKETKIT O RINGS ÜAT
A 2575 R 770 - R 771 EBEP o DPEPMP o DPO ÙMUSP JOPY NUT NIPPLEWITHSTAINLESSSTEELÛLTER
A 2143 R 771 valvola di non ritorno hostaform - non-return valve in hostaform
575
