Page 574 - RIVER - CATALOGO 2022 - DELLAFIORE

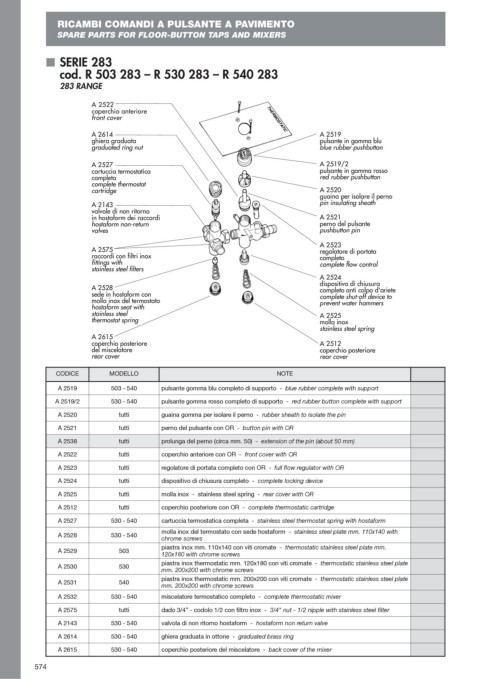

RICAMBI COMANDI A PULSANTE A PAVIMENTO
SPARE PARTS FOR FLOOR-BUTTON TAPS AND MIXERS

■ SERIE 283
cod. R 503 283 – R 530 283 – R 540 283

283 RANGE

A 2522
coperchio anteriore
front cover
A 2614 A 2519
ghiera graduata pulsante in gomma blu
graduated ring nut blue rubber pushbutton

A 2527 A 2519/2
cartuccia termostatica pulsante in gomma rosso
completa red rubber pushbutton
complete thermostat
cartridge A 2520
guaina per isolare il perno
A 2143 pin insulating sheath
valvole di non ritorno
in hostaform dei raccordi A 2521
hostaform non-return perno del pulsante
valves pushbutton pin
A 2523
A 2575 regolatore di portata
raccordi con filtri inox completo
fittings with complete flow control
stainless steel filters
A 2524
dispositivo di chiusura
A 2528 completo anti colpo d'ariete
sede in hostaform con complete shut-off device to
molla inox del termostato prevent water hammers
hostaform seat with
stainless steel A 2525
thermostat spring molla inox
stainless steel spring
A 2615
coperchio posteriore A 2512
del miscelatore coperchio posteriore
rear cover rear cover

CODICE MODELLO NOTE
A 2519 503 - 540 pulsante gomma blu completo di supporto - blue rubber complete with support
A 2519/2 530 - 540 pulsante gomma rosso completo di supporto - red rubber button complete with support
A 2520 tutti guaina gomma per isolare il perno - rubber sheath to isolate the pin
A 2521 tutti perno del pulsante con OR - button pin with OR
A 2538 tutti prolunga del perno (circa mm. 50) - extension of the pin (about 50 mm)
A 2522 tutti coperchio anteriore con OR - front cover with OR
A 2523 tutti regolatore di portata completo con OR - FULLŸÜOWŸREGULATORŸWITHŸ/2
A 2524 tutti dispositivo di chiusura completo - complete locking device
A 2525 tutti molla inox - stainless steel spring - rear cover with OR
A 2512 tutti coperchio posteriore con OR - complete thermostatic cartridge
A 2527 530 - 540 cartuccia termostatica completa - stainless steel thermostat spring with hostaform
molla inox del termostato con sede hostaform - stainless steel plate mm. 110x140 with
A 2528 530 - 540
chrome screws
piastra inox mm. 110x140 con viti cromate - thermostatic stainless steel plate mm.
A 2529 503
120x180 with chrome screws
piastra inox thermostatic mm. 120x180 con viti cromate - thermostatic stainless steel plate
A 2530 530
mm. 200x200 with chrome screws
piastra inox thermostatic mm. 200x200 con viti cromate - thermostatic stainless steel plate
A 2531 540
mm. 200x200 with chrome screws
A 2532 530 - 540 miscelatore termostatico completo - complete thermostatic mixer
A 2575 tutti EBEP o DPEPMP DPO ÙMUSP JOPY ŸNUTŸ Ÿ ŸNIPPLEŸWITHŸSTAINLESSŸSTEELŸÛLTER
A 2143 530 - 540 valvola di non ritorno hostaform - hostaform non return valve
A 2614 530 - 540 ghiera graduata in ottone - graduated brass ring
A 2615 530 - 540 coperchio posteriore del miscelatore - back cover of the mixer

574
