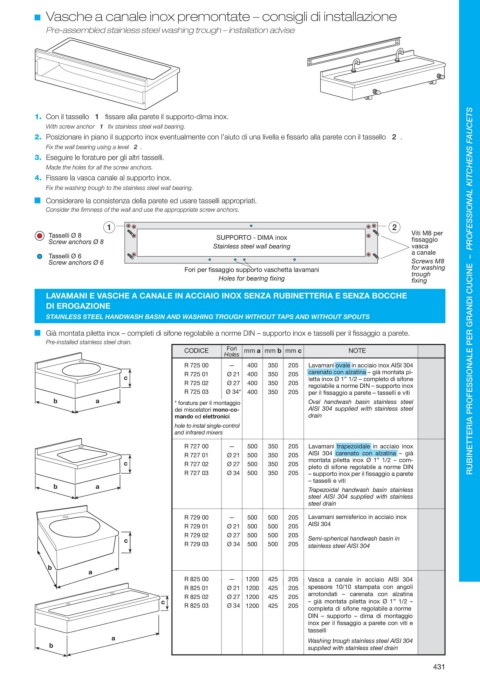

Page 431 - RIVER - CATALOGO 2022 - DELLAFIORE

Vasche a canale inox premontate – consigli di installazione
Pre-assembled stainless steel washing trough – installation advise

1. Con il tassello 1 fissare alla parete il supporto-dima inox.
With screw anchor 1 fix stainless steel wall bearing.
2. Posizionare in piano il supporto inox eventualmente con l’aiuto di una livella e fissarlo alla parete con il tassello 2 .
Fix the wall bearing using a level 2 .
3. Eseguire le forature per gli altri tasselli.
Made the holes for all the screw anchors.
4. Fissare la vasca canale al supporto inox.
Fix the washing trough to the stainless steel wall bearing.
Considerare la consistenza della parete ed usare tasselli appropriati.
Consider the firmness of the wall and use the approppriate screw anchors.

1 2
Tasselli Ø 8 SUPPORTO - DIMA inox Viti M8 per
Screw anchors Ø 8 fissaggio
Stainless steel wall bearing vasca
a canale
Tasselli Ø 6
Screw anchors Ø 6 Screws M8
Fori per fissaggio supporto vaschetta lavamani for washing
trough
Holes for bearing fixing fixing
LAVAMANI E VASCHE A CANALE IN ACCIAIO INOX SENZA RUBINETTERIA E SENZA BOCCHE RUBINETTERIA PROFESSIONALE PER GRANDI CUCINE – PROFESSIONAL KITCHENS FAUCETS
DI EROGAZIONE
STAINLESS STEEL HANDWASH BASIN AND WASHING TROUGH WITHOUT TAPS AND WITHOUT SPOUTS
Già montata piletta inox – completi di sifone regolabile a norme DIN – supporto inox e tasselli per il fissaggio a parete.
Pre-installed stainless steel drain.
CODICE Fori mm a mm b mm c NOTE
Holes
R 725 00 — 400 350 205 Lavamani ovale in acciaio inox AISI 304
R 725 01 Ø 21 400 350 205 carenato con alzatina – già montata pi-
c letta inox Ø 1” 1/2 – completo di sifone
R 725 02 Ø 27 400 350 205
regolabile a norme DIN – supporto inox
R 725 03 Ø 34* 400 350 205 per il fis saggio a parete – tasselli e viti
b a * foratura per il montaggio Oval handwash basin stainless steel
dei miscelatori mono-co- AISI 304 supplied with stainless steel
mando ed elettronici drain

hole to instal single-control
and infrared mixers
R 727 00 — 500 350 205 Lavamani trapezoidale in acciaio inox
R 727 01 Ø 21 500 350 205 AISI 304 ca renato con al za tina – già
montata piletta inox Ø 1” 1/2 – com-
c R 727 02 Ø 27 500 350 205
pleto di sifone re go la bile a norme DIN
R 727 03 Ø 34 500 350 205 – supporto inox per il fis sag gio a parete
– tas selli e viti
b a
Trapezoidal handwash basin stainless
steel AISI 304 supplied with stainless
steel drain
R 729 00 — 500 500 205 Lavamani semisferico in acciaio inox
R 729 01 Ø 21 500 500 205 AISI 304
R 729 02 Ø 27 500 500 205
c Semi-spherical handwash basin in
R 729 03 Ø 34 500 500 205 stainless steel AISI 304

b
a
R 825 00 — 1200 425 205 Vasca a canale in acciaio AISI 304
R 825 01 Ø 21 1200 425 205 spessore 10/10 stampata con angoli

arrotondati – carenata con alzatina
R 825 02 Ø 27 1200 425 205
c – già montata piletta inox Ø 1” 1/2 –
R 825 03 Ø 34 1200 425 205
completa di sifone regolabile a norme

DIN – supporto – dima di montaggio

inox per il fissaggio a parete con viti e
tasselli
a
Washing trough stainless steel AISI 304
b supplied with stainless steel drain
431
