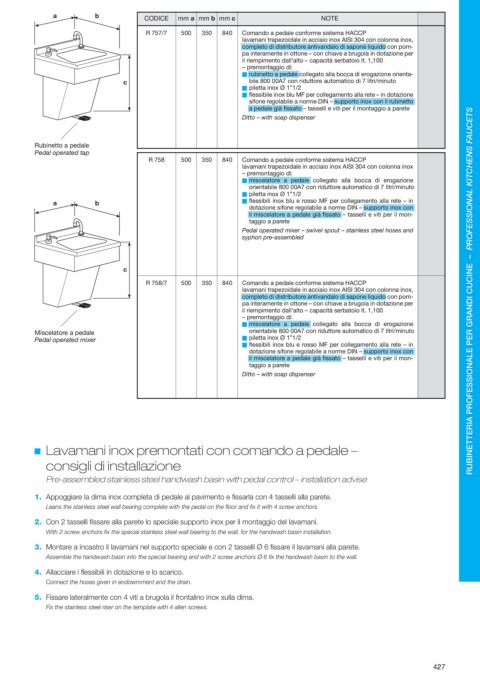

Page 427 - RIVER - CATALOGO 2022 - DELLAFIORE

a b CODICE mm a mm b mm c NOTE

R 757/7 500 350 840 Comando a pedale conforme sistema HACCP
lavamani trapezoidale in acciaio inox AISI 304 con colonna inox,
completo di distributore antivandalo di sapone liquido con pom-
pa interamente in ottone – con chiave a brugola in dotazione per
il riempimento dall’alto – capacità serbatoio lt. 1,100
– premontaggio di:
rubinetto a pedale collegato alla bocca di erogazione orienta-
c bile 800 00A7 con riduttore automatico di 7 litri/minuto
piletta inox Ø 1”1/2
flessibile inox blu MF per collega mento alla rete – in dotazione
sifone regolabile a norme DIN – supporto inox con il rubinet to
a pe dale già fissato – tasselli e viti per il mon taggio a parete
Ditto – with soap dispenser

Rubinetto a pedale
Pedal operated tap
R 758 500 350 840 Comando a pedale conforme sistema HACCP
lavamani trapezoidale in acciaio inox AISI 304 con colon na inox
– premontaggio di:
miscelatore a pedale collegato alla bocca di ero gazione
orientabile 800 00A7 con riduttore automatico di 7 litri/minuto
piletta inox Ø 1”1/2
flessibili inox blu e rosso MF per collega mento alla rete – in
a b
dotazione sifone regolabile a norme DIN – supporto inox con
il miscelatore a pe dal e già fissato – tasselli e viti per il mon-
taggio a parete
Pedal operated mixer – swivel spout – stainless steel hoses and
syphon pre-assembled

c

R 758/7 500 350 840 Comando a pedale conforme sistema HACCP
lavamani trapezoidale in acciaio inox AISI 304 con colon na inox, RUBINETTERIA PROFESSIONALE PER GRANDI CUCINE – PROFESSIONAL KITCHENS FAUCETS
completo di distributore antivandalo di sapone liquido con pom-
pa interamente in ottone – con chiave a brugola in dotazione per
il riempimento dall’alto – capacità serbatoio lt. 1,100
– premontaggio di:
miscelatore a pedale collegato alla bocca di ero gazione
Miscelatore a pedale orientabile 800 00A7 con riduttore automatico di 7 litri/minuto
Pedal operated mixer piletta inox Ø 1”1/2
flessibili inox blu e rosso MF per collega mento alla rete – in
dotazione sifone regolabile a norme DIN – supporto inox con
il miscelatore a pe dale già fissato – tasselli e viti per il mon-
taggio a parete
Ditto – with soap dispenser

Lavamani inox premontati con comando a pedale –

consigli di installazione
Pre-assembled stainless steel handwash basin with pedal control – installation advise

1. Appoggiare la dima inox completa di pedale al pavimento e fissarla con 4 tasselli alla parete.
Leans the stainless steel wall bearing complete with the pedal on the floor and fix it with 4 screw anchors.
2. Con 2 tasselli fissare alla parete lo speciale supporto inox per il montaggio del lavamani.
With 2 screw anchors fix the special stainless steel wall bearing to the wall, for the handwash basin installation.
3. Montare a incastro il lavamani nel supporto speciale e con 2 tasselli Ø 6 fissare il lavamani alla parete.
Assemble the handwash basin into the special bearing and with 2 screw anchors Ø 6 fix the handwash basin to the wall.
4. Allacciare i flessibili in dotazione e lo scarico.
Connect the hoses given in endowmment and the drain.
5. Fissare lateralmente con 4 viti a brugola il frontalino inox sulla dima.
Fix the stainless steel riser on the template with 4 allen screws.

427
