P. 64

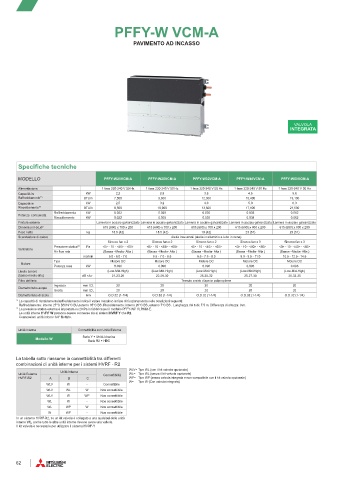

PFFY-W VCM-A

                                                PAVIMENTO AD INCASSO















                                                                                                        VALVOLA
                                                                                                       INTEGRATA






       Specifiche tecniche
       MODELLO                        PFFY-W20VCM-A  PFFY-W25VCM-A   PFFY-W32VCM-A  PFFY-W40VCM-A   PFFY-W50VCM-A

       Alimentazione                 1 fase 220-240 V 50 Hz  1 fase 220-240 V 50 Hz  1 fase 220-240 V 50 Hz  1 fase 220-240 V 50 Hz  1 fase 220-240 V 50 Hz
       Capacità in             kW         2.2            2.8             3.6            4.5             5.6
       Raffreddamento* 1       BTU/h     7,500           9,600          12,300         15,400          19,100
       Capacità in             kW         2.5            3.2             4.0            5.0             6.3
       Riscaldamento* 1        BTU/h     8,500          10,900          13,600         17,100          21,500
                    Raffreddamento   kW  0.022           0.029          0.035           0.038          0.062
       Potenza  consumata
                    Riscaldamento   kW   0.022           0.029          0.035           0.038          0.062
       Finitura esterna            Lamiera in acciaio galvanizzato Lamiera in acciaio galvanizzato Lamiera in acciaio galvanizzato Lamiera in acciaio galvanizzato Lamiera in acciaio galvanizzato
       Dimensioni HxLxP              615 (690) x 700 x 200  615 (690) x 700 x 200  615 (690) x 700 x 200  615 (690) x 900 x 200  615 (690) x 900 x 200
       Peso netto              kg       18.5 (42)       18.5 (42)       19 (42)        23 (51)         23 (51)
       Scambiatore di calore                                 Alette trasversali (aletta in alluminio e tubo in rame)
                                       Sirocco fan x 2  Sirocco fan x 2  Sirocco fan x 2  Sirocco fan x 3  Sirocco fan x 3
                    Pressione statica* 2  Pa  <0> - 10 - <40> - <60>  <0> - 10 - <40> - <60>  <0> - 10 - <40> - <60>  <0> - 10 - <40> - <60>  <0> - 10 - <40> - <60>
       Ventilatore
                    Air flow rate    (Bassa –Media- Alta )  (Bassa –Media- Alta )  (Bassa –Media- Alta )  (Bassa –Media- Alta )  (Bassa –Media- Alta )
                              m3/min   5.0 - 6.0 - 7.0  5.5 - 7.0 - 8.5  6.5 - 7.5 - 9.0  8.0 - 9.5 - 11.0  10.5 - 12.5 - 14.5
                    Tipo                Motore DC      Motore DC       Motore DC      Motore DC       Motore DC
          Motore
                    Potenza resa  kW     0.096           0.096          0.096           0.096          0.096
       Livello sonoro                  (Low-Mid-High)  (Low-Mid-High)  (Low-Mid-High)  (Low-Mid-High)  (Low-Mid-High)
       (basso-medio-alto)     dB <A>    21-23-26        22-26-30       25-28-32        25-27-30       28-32-35
       Filtro dell’aria                                          Tessuto a nido d’ape in polipropilene
                    Ingresso  mm I.D.     20             20              20             20              20
       Diametro tubo acqua
                    Uscita    mm I.D.     20             20              20             20              20
       Diametro tubo di scolo  mm      O.D.32 (1-1/4)  O.D.32 (1-1/4)  O.D.32 (1-1/4)  O.D.32 (1-1/4)  O.D.32 (1-1/4)
       *1   La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti:
        Raffreddamento: interno 27°C BS/19°C BU,esterno 35°C BS. Riscaldamento: interno 20°C BS, esterno 7°C BS . Lunghezza dei tubi: 7.5 m. Differenza di altezza: 0 m.
       *2   La pressione statica esterna è impostata su 20 Pa in fabbrica per il modello PFFY-WP VLRMM-E.
        Le unità interne HVRF W possono essere connesse sia ai sistemi HVRF Y che R2.
        Connessioni unità interne 3/4” filettato.
       Unità Interna        Connettibilità con Unità Esterna
             Modello W        Serie Y + Unità Idronica
                                Serie R2 + HBC

       La tabella sotto riassume la connettibilità tra differenti
       combinazioni di unità interne per i sistemi HVRF - R2
                                              WLV= Tipo WL (con il kit valvola opzionale)
                      Unità Interna
       Unità Esterna                 Connettibilità   WL=  Tipo WL (senza il kit valvola opzionale)
       HVRF-R2    A      B     C              WP=  Tipo WP (senza valvola integrata e non compatibile con il kit valvola opzionale)
                                              W=   Tipo W (Con valvola integrata)
                 WLV     W     -     Connettibile
                 WLV    WL     W    Non connettibile
                 WLV     W     WP   Non connettibile
                  WL     W     -    Non connettibile
                  WL    WP     W    Non connettibile
                  W     WP     -    Non connettibile
       In un sistema HVRF-R2, se un kit valvola è collegato a una qualsiasi delle unità
       interne WL, anche tutte le altre unità interne devono avere una valvola.
       Il kit valvola è necessario per utilizzare il sistema HVRF-Y
