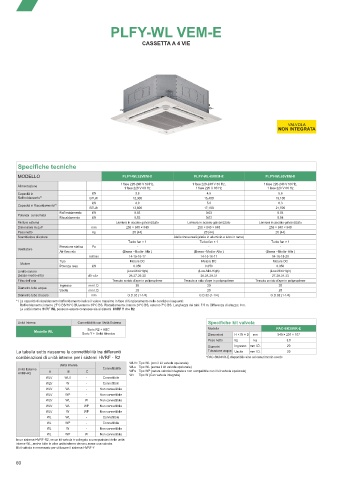

PLFY-WL VEM-E
CASSETTA A 4 VIE

VALVOLA
NON INTEGRATA

Specifiche tecniche
MODELLO PLFY-WL32VEM-E PLFY-WL40VEM-E PLFY-WL50VEM-E
1 fase 220-240 V 50 Hz, 1 fase 220-240 V 50 Hz, 1 fase 220-240 V 50 Hz,
Alimentazione
1 fase 220 V 60 Hz 1 fase 220 V 60 Hz 1 fase 220 V 60 Hz
Capacità in kW 3.6 4.5 5.6
Raffreddamento* 1 BTU/h 12,300 15,400 19,100
kW 4.0 5.0 6.3
Capacità in Riscaldamento* 1
BTU/h 13,600 17,100 21,500
Raffreddamento kW 0.03 0.03 0.04
Potenza consumata
Riscaldamento kW 0.03 0.03 0.04
Finitura esterna Lamiera in acciaio galvanizzato Lamiera in acciaio galvanizzato Lamiera in acciaio galvanizzato
Dimensioni HxLxP mm 258 × 840 × 840 258 × 840 × 840 258 × 840 × 840
Peso netto kg 20 (44) 20 (44) 20 (44)
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Turbo fan × 1 Turbo fan × 1 Turbo fan × 1
Pressione statica Pa - - -
Ventilatore
Air flow rate (Bassa –Media- Alta ) (Bassa –Media- Alta ) (Bassa –Media- Alta )
m3/min 14-15-16-17 14-15-16-17 14-16-18-20
Tipo Motore DC Motore DC Motore DC
Motore
Potenza resa kW 0.050 0.050 0.050
Livello sonoro (Low-Mid-High) (Low-Mid-High) (Low-Mid-High)
(basso-medio-alto) dB <A> 26-27-29-30 26-28-29-31 27-29-31-33
Filtro dell’aria Tessuto a nido d’ape in polipropilene Tessuto a nido d’ape in polipropilene Tessuto a nido d’ape in polipropilene
Ingresso mm I.D. 20 20 20
Diametro tubo acqua
Uscita mm I.D. 20 20 20
Diametro tubo di scolo mm O.D.32 (1-1/4) O.D.32 (1-1/4) O.D.32 (1-1/4)
*1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti:
Raffreddamento: interno 27°C BS/19°C BU,esterno 35°C BS. Riscaldamento: interno 20°C BS, esterno 7°C BS. Lunghezza dei tubi: 7.5 m. Differenza di altezza: 0 m.
Le unità interne HVRF WL possono essere connesse sia ai sistemi HVRF Y che R2
Unità Interna Connettibilità con Unità Esterna Specifiche kit valvola
Serie R2 + HBC
Modello WL Serie Y + Unità Idronica Modello H × W × D mm PAC-SK35VK-E
549 × 201 × 107
Dimensioni
Peso netto kg kg 3.5
Diametri Ingresso mm I.D. 20
La tabella sotto riassume la connettibilità tra differenti Tubazione acqua Uscita mm I.D. 20
combinazioni di unità interne per i sistemi HVRF - R2 *PAC-SK04VK-E disponibile sino ad esaurimento scorte
WLV= Tipo WL (con il kit valvola opzionale)
Unità Interna
Unità Esterna Connettibilità WL= Tipo WL (senza il kit valvola opzionale)
WP= Tipo WP (senza valvola integrata e non compatibile con il kit valvola opzionale)
HVRF-R2 A B C W= Tipo W (Con valvola integrata)
WLV WLV - Connettibile
WLV W - Connettibile
WLV WL - Non connettibile
WLV WP - Non connettibile
WLV WL W Non connettibile
WLV WL WP Non connettibile
WLV W WP Non connettibile
WL WL - Connettibile
WL WP - Connettibile
WL W - Non connettibile
WL WP W Non connettibile
In un sistema HVRF-R2, se un kit valvola è collegato a una qualsiasi delle unità
interne WL, anche tutte le altre unità interne devono avere una valvola.
Il kit valvola è necessario per utilizzare il sistema HVRF-Y
