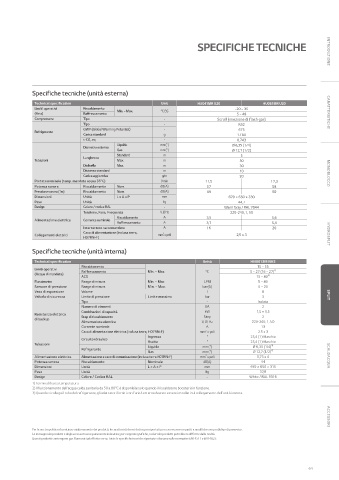

SPLIT CON HYDRO BOX (4/6 kW) SPECIFICHE TECNICHE INTRODUZIONE

Specifiche tecniche (unità esterna)
Technical specification Unit HU041MR U20 HU061MR U20
Limiti operativi Riscaldamento -20 ~ 35
(Aria) Raffrescamento Min. ~ Max. °C BS 5 ~ 48 CARATTERISTICHE
Compressore Tipo - Scroll (iniezione di flash gas)
Tipo - R32
GWP (Global Warming Potential) - 675
Refrigerante
Carica standard g 1.100
t-CO 2 eq - 0,743
Liquido mm (") Ø 6,35 (1/4)
Diametro esterno
Gas mm (") Ø 12,7 (1/2)
Standard m 5
Lunghezza
Tubazioni Max. m 30
Dislivello Max. m 30
Distanza standard m 10
Carica aggiuntiva g/m 20 MONOBLOCCO
Portata nominale (temp. mandata acqua 35°C) l/min 11,5 17,3
Potenza sonora Riscaldamento Nom. dB(A) 57 58
Pressione sonora (1m) Riscaldamento Nom. dB(A) 49 50
Dimensioni Unità L x A x P mm 870 × 650 × 330
Peso Unità kg 44,7
Design Colore / codice RAL - Warm Gray / RAL 7044
Tensione, Fase, Frequenza V, Ø, Hz 220-240, 1, 50
Riscaldamento A 3,5 5,6
Alimentazione elettrica Corrente nominale
Raffrescamento A 3,7 5,4
Interruttore raccomandato A 16 20
Cavo di alimentazione (inclusa terra,
2
Collegamenti elettrici mm x poli 2,5 x 3 HYDROSPLIT
H07RN-F)
Specifiche tecniche (unità interna)
Technical specification Unità HN0613M NK5
Riscaldamento 15 ~ 55
Limiti operativi Raffrescamento Min. ~ Max. °C 5 ~ 27 (16 ~ 27) 1)
(Acqua di mandata)
ACS 15 ~ 80 2)
Flussimetro Range di misura Min. ~ Max. LPM 5 ~ 80
Sensore di pressione Range di misura Min. ~ Max. bar(G) 0 ~ 20
Vaso di espansione Volume l 8
Valvola di sicurezza Limite di pressione Limite massimo bar 3 SPLIT
Tipo - Isolata
Numero di elementi EA 2
Combinazioni di capacità kW 1,5 + 1,5
Resistenza elettrica Step 2
di backup Step di riscaldamento
Alimentazione elettrica V, Ø, Hz 220-240, 1, 50
Corrente nominale A 13
Cavo di alimentazione elettrica (inclusa terra, H07RN-F) mm² x poli 2.5 x 3
Ingresso " 25,4 (1) Maschio
Circuito idraulico Uscita " 25,4 (1) Maschio
Tubazioni Liquido mm (") Ø 6,35 (1/4) 3)
Refrigerante
Gas mm (") Ø 12,7 (1/2) 3)
2
Alimentazione elettrica Alimentazione e cavo di comunicazione (inclusa terra H07RN-F) mm x poli 0,75 x 4 SCALDACQUA
Potenza sonora Riscaldamento Nominale dB(A) 44
Dimensioni Unità L × A × P mm 490 × 850 × 315
Peso Unità kg 37,8
Design Colore / Codice RAL - White / RAL 9016
1) Terminali bassa temperatura
2) Il funzionamento dell'acqua calda sanitaria da 50 a 80°C è disponibile solo quando il riscaldatore booster è in funzione.
3) Quando si collega il tubo del refrigerante, gli adattatori forniti con l'unità esterna devono essere installati sul collegamento dell'unità interna.

Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche e i dati sopra riportati possono essere soggetti a modifiche senza obbligo di preavviso. ACCESSORI
Le immagini dei prodotti e degli accessori sono puramente indicative; per esigenze grafiche, i colori dei prodotti potrebbero differire dalla realtà.
Questi prodotti contengono gas fluorurati ad effetto serra. Tutte le specifiche tecniche riportate si basano sulle normative EN14511 e EN14825.
