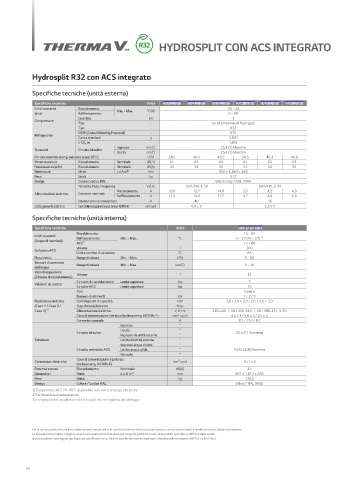

Page 60 - LG ELECTRONICS - THERMA V 2023 - DELLAFIORE

HYDROSPLIT CON ACS INTEGRATO

Hydrosplit R32 con ACS integrato

Specifiche tecniche (unità esterna)
Specifiche tecniche Unità HU121MRB U30 HU141MRB U30 HU161MRB U30 HU123MRB U30 HU143MRB U30 HU163MRB U30
Limiti operativi Riscaldamento -25 ~ 35
(aria) Raffrescamento Min, ~ Max, °C DB 5 ~ 48
Quantità EA 1
Compressore
Tipo - Scroll (iniezione di flash gas)
Tipo - R32
GWP (Global Warming Potential) - 675
Refrigerante
Carica standard g 2,100
t-CO 2 eq - 1,418
Ingresso mm (") 25,4 (1) Maschio
Tubazioni Circuito idraulico
Uscita mm (") 25,4 (1) Maschio
Portata nominale (temp, mandata acqua 35°C) LPM 34,5 40,3 46,0 34,5 40,3 46,0
Potenza sonora Riscaldamento Nominale dB(A) 61 62 63 61 62 63
Pressione sonora (at 1m) Riscaldamento Nominale dB(A) 53 54 55 53 54 55
Dimensioni Unità L x A x P mm 950 × 1,380 × 330
Peso Unità kg 91,7
Design Colore / codice RAL - Warm Gray / RAL 7044
Tensione, Fase, Frequenza V, Ø, Hz 220-240, 1, 50 380-415, 3, 50
Riscaldamento A 10,6 12,7 14,8 3,5 4,2 4,9
Alimentazione elettrica Corrente nominale
Raffrescamento A 11,2 14,4 17,7 3,7 4,8 5,9
Interruttore raccomandato A 40 16
2
Collegamenti elettrici Cavo di alimentazione (inclusa terra, H07RN-F) mm x poli 6,0 x 3 2,5 x 5
Specifiche tecniche (unità interna)
Specifiche tecniche Unità HN1616Y NB1
Riscaldamento 15 ~ 65
Limiti operativi Raffrescamento Min. ~ Max. °C 5 ~ 27 (16 ~ 27) 2)
(Acqua di mandata)
ACS 1) 15 ~ 80
Volume l 200
Serbatoio ACS
Limite termico di sicurezza °C 85
Flussimetro Range di misura Min. ~ Max. LPM 5 ~ 80
Sensore di pressione
dell'acqua Range di misura Min. ~ Max. bar(G) 0 ~ 20
Vaso di espansione Volume l 12
(Circuito di riscaldamento)
Circuito di riscaldamento Limite superiore bar 3
Valola di sicurezza
Circuito ACS Limite superiore bar 10
Tipo - Isolata
Numero di elementi EA 1 / 2 / 3
Resistenza elettrica Combinazioni di capacità kW 2,0 / 2,0 + 2,0 / 2,0 + 2,0 + 2,0
(Caso 1 / Caso 2 / Step di riscaldamento Step 1
Caso 3) 3) Alimentazione elettrica V, Ø, Hz 220-240, 1, 50 / 220-240, 1, 50 / 380-415, 3, 50
Cavo di alimentazione elettrica (inclusa terra, H07RN-F) mm² x poli 4,0 x 3 / 4,0 x 3 / 2,5 x 5
Corrente nominale A 8,7 / 17,4 / 8,7
Ingresso "
Uscita "
Circuito idraulico 25,4 (1) Femmina
Ingresso da unità esterna "
Tubazioni Uscita da unità esterna "
Ingresso acqua di rete "
Circuito serbatoio ACS Uscita acqua calda " 19,05 (3/4) Femmina
Ricircolo "
Cavo di comunicazione e potenza
2
Connessioni elettriche mm x poli 0,75 x 4
(inclusa terra, H07RN-F)
Potenza sonora Riscaldamento Nominale dB(A) 43
Dimensioni Unità L × A × P mm 601 × 1.812 × 685
Peso Unità kg 130,0
Design Colore / Codice RAL - White / RAL 9002
1) Temperatura ACS 58~80°C disponibile solo con resistenze elettriche
2) Terminali bassa temperatura
3) La capacità del riscaldatore elettrico può essere regolata dal cablaggio
Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche e i dati sopra riportati possono essere soggetti a modifiche senza obbligo di preavviso.
Le immagini dei prodotti e degli accessori sono puramente indicative; per esigenze grafiche, i colori dei prodotti potrebbero differire dalla realtà.
Questi prodotti contengono gas fluorurati ad effetto serra. Tutte le specifiche tecniche riportate si basano sulle normative EN14511 e EN14825.

59
