Page 51 - LG ELECTRONICS - THERMA V 2023 - DELLAFIORE
P. 51

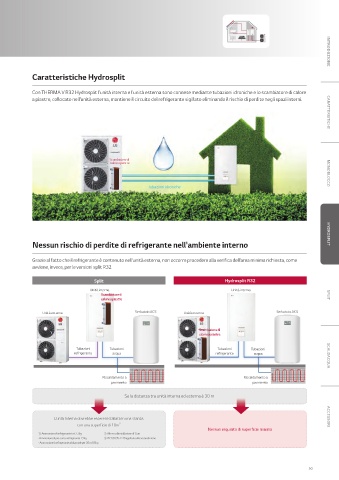

Caratteristiche Hydrosplit INTRODUZIONE
Con THERMA V R32 Hydrosplit l'unità interna e l'unità esterna sono connese mediante tubazioni idroniche e lo scambiatore di calore
a piastre, collocato nell'unità esterna, mantiene il circuito del refrigerante sigillato eliminando il rischio di perdite negli spazi interni. CARATTERISTICHE
Scambiatore di
calore a piastre MONOBLOCCO
Tubazioni idroniche
Nessun rischio di perdite di refrigerante nell'ambiente interno HYDROSPLIT
Grazie al fatto che il refrigerante è contenuto nell’unità esterna, non occorre procedere alla verifica dell’area minima richiesta, come
avviene, invece, per le versioni split R32.
Split Hydrosplit R32
Unità interna Unità interna
Scambiatore di SPLIT
calore a piastre
Unità esterna Serbatoio ACS Unità esterna Serbatoio ACS
Scambiatore di
calore a piastre
Tubazioni Tubazioni Tubazioni Tubazioni
refrigerante acqua refrigerante acqua SCALDACQUA
Riscaldamento a Riscaldamento a
pavimento pavimento
Se la distanza tra unità interna ed esterna è 30 m
L'untà interna dovrebbe essere installata in una stanza ACCESSORI
con una superficie di 10m 2
Nessun requisito di superficie minima
1) Ammontare di refrigerante tot. 2,7kg 2) Altezza di installazione di 1,5m
-Ammontare di pre-carica refrigerante: 2,1kg 3) IEC 6033S-2-40 applicato alla sesta edizione
- Ammontare di refrigerante addizionale per 30m: 0,6kg
50
