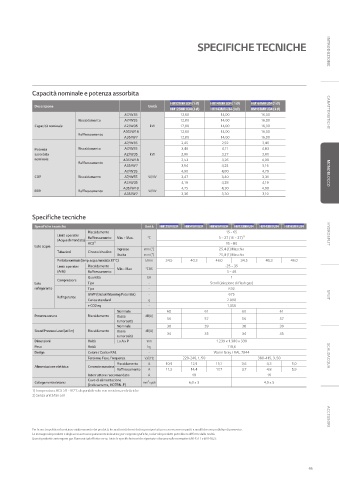

Page 47 - LG ELECTRONICS - THERMA V 2023 - DELLAFIORE

SPECIFICHE TECNICHE INTRODUZIONE

Capacità nominale e potenza assorbita
HM121MR U34 (1 Ø) HM141MR U34 ( 1 Ø) HM161MR U34 (1 Ø)
Descrizione Unità
HM123MR U34 (3 Ø) HM143MR U34 (3 Ø) HM163MR U34 (3 Ø)
A7/W35 12,00 14,00 16,00 CARATTERISTICHE
Riscaldamento A7/W55 12,00 14,00 16,00
Capacità nominale A2/W35 kW 12,00 14,00 16,00
A35/W18 12,00 14,00 16,00
Raffrescamento
A35/W7 12,00 14,00 16,00
A7/W35 2,45 2,92 3,40
Potenza Riscaldamento A7/W55 3,46 4,11 4,83
assorbita A2/W35 kW 2,86 3,27 3,81
nominale A35/W18 2,53 3,26 4,00
Raffrescamento
A35/W7 3,64 4,24 5,16
A7/W35 4,90 4,80 4,70 MONOBLOCCO
COP Riscaldamento A7/W55 W/W 3,47 3,40 3,31
A2/W35 4,19 4,28 4,19
A35/W18 4,75 4,30 4,00
EER Raffrescamento W/W
A35/W7 3,30 3,30 3,10

Specifiche tecniche
Specifiche tecniche Unità HM121MR U34 HM141MR U34 HM161MR U34 HM123MR U34 HM143MR U34 HM163MR U34
Riscaldamento 15 ~ 65
Limiti operativi Raffrescamento Min. ~ Max. °C 5 ~ 27 (16 ~ 27) 2) HYDROSPLIT
(Acqua di mandata)
ACS 1) 15 ~ 80
Lato acqua Ingresso mm (") 25,4 (1) Maschio
Tubazioni Circuto idraulico
Uscita mm (") 25,4 (1) Maschio
Portata nominale (temp. acqua mandata 35°C) l/min 34,5 40,3 46,0 34,5 40,3 46,0
Limiti operativi Riscaldamento Min ~ Max °C BS -25 ~ 35
(Aria) Raffrescamento 5 ~ 48
Quantità EA 1
Compressore
Lato Tipo - Scroll (iniezione di flash gas)
refrigerante Tipo - R32
GWP (Global Warming Potential) - 675 SPLIT
Refrigerante
Carica standard g 2.000
t-CO2 eq - 1,350
Nominale 60 61 60 61
Potenza sonora Riscaldamento Bassa dB(A)
rumorosità 56 57 56 57
Nominale 38 39 38 39
Sound Pressure Level (at 5m) Riscaldamento Bassa dB(A)
rumorosità 34 35 34 35
Dimensioni Unità L x A x P mm 1.239 x 1.380 x 330
Peso Unità kg 118,6
Design Colore / Codice RAL - Warm Gray / RAL 7044
Tensione, Fase, Frequenza V, Ø, Hz 220-240, 1, 50 380-415, 3, 50 SCALDACQUA
Riscaldamento A 10,9 12,9 15,1 3,6 4,3 5,0
Alimentazione elettrica Corrente massima
Raffrescamento A 11,2 14,4 17,7 3,7 4,8 5,9
Interruttore raccomandato A 40 16
Cavo di alimentazione
2
Collegamenti elettrici mm x poli 6,0 x 3 4,0 x 5
(inclusa terra, H07RN-F)
1) Temperatura ACS 58 ~ 80°C disponibile solo con resistenze elettriche
2) Senza unità fan coil

Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche e i dati sopra riportati possono essere soggetti a modifiche senza obbligo di preavviso. ACCESSORI
Le immagini dei prodotti e degli accessori sono puramente indicative; per esigenze grafiche, i colori dei prodotti potrebbero differire dalla realtà.
Questi prodotti contengono gas fluorurati ad effetto serra. Tutte le specifiche tecniche riportate si basano sulle normative EN14511 e EN14825.
