Caldaie a condensazione

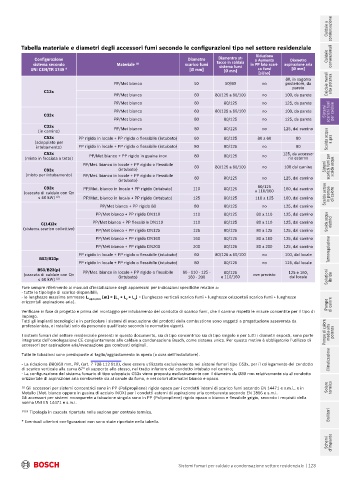

Tabella materiale e diametri degli accessori fumi secondo le configurazioni tipo nel settore residenziale
Riduzione
Configurazione Diametro Diamentro at- o Aumento Diametro Caldaie convenzionali
sistema secondo Materiale (1) scarico fumi tacco in caldaia in PP lato scari- aspirazione aria
sistema fumi
UNI CEN/TR 1749 * [Ø mm] [Ø mm] co fumi [Ø mm]
[sì/no]
80, in sagoma
PP/Met bianco 50 50/80 no posteriore, da Caldaie murali alta potenza
parete
C13x
PP/Met bianco 60 80/125 a 60/100 no 100, da parete
PP/Met bianco 80 80/125 no 125, da parete
PP/Met bianco 60 80/125 a 60/100 no 100, da parete Sistemi Sistemi scarichi fumi scarichi fumi per caldaie per caldaie
C33x
PP/Met bianco 80 80/125 no 125, da parete
C33x
(in camino) PP/Met bianco 80 80/125 no 125, dal camino
C53x PP rigido in locale + PP rigido o flessibile (intubato) 60 80/125 80 a 60 80
(sdoppiato per Scalda acqua a gas
intubamento) PP rigido in locale + PP rigido o flessibile (intubato) 80 80/125 no 80
C53x 125, da accesso-
(misto in facciata a tetto) PP/Met bianco + PP rigido in guaina inox 80 80/125 no rio esterno
PP/Met. bianco in locale + PP rigido o flessibile
C93x (intubato) 60 80/125 a 60/100 no 100 dal camino Sistemi scarichi fumi per scalda acqua
(misto per intubamento) PP/Met. bianco in locale + PP rigido o flessibile
(intubato) 80 80/125 no 125, dal camino
C93x PP/Met. bianco in locale + PP rigido (intubato) 110 80/125 80/125 160, dal camino
(cascata di caldaie con Qn a 110/160 Scalda acqua in pompa di calore
≤ 50 kW) (2) PP/Met. bianco in locale + PP rigido (intubato) 125 80/125 110 a 125 160, dal camino
PP/Met bianco + PP rigido 80 80 80/125 no 125, dal camino
PP/Met bianco + PP rigido DN110 110 80/125 80 a 110 125, dal camino
C(14)3x PP/Met bianco + PP flessibile DN110 110 80/125 80 a 110 125, dal camino Scalda acqua elettrici
(sistema scarico collettivo) PP/Met bianco + PP rigido DN125 125 80/125 80 a 125 125, dal camino
PP/Met bianco + PP rigido DN160 160 80/125 80 a 160 125, dal camino
PP/Met bianco + PP rigido DN200 200 80/125 80 a 200 125, dal camino
PP rigido in locale + PP rigido o flessibile (intubato) 60 80/125 a 60/100 no 100, dal locale Termoregolazione
B53/B23p
PP rigido in locale + PP rigido o flessibile (intubato) 80 80/125 no 125, dal locale
B53/B23(p)
80/125
(cascata di caldaie con Qn PP/Met. bianco in locale + PP rigido o flessibile 80 - 110 - 125 - e 110/160 ove previsto 125 e 160,
dal locale
≤ 50 kW) (3) (intubato) 160 - 200 Soluzioni ibride
Fare sempre riferimento ai manuali d’installazione degli apparecchi per indicazioni specifiche relative a:
- tutte le tipologie di scarico disponibili;
- le lunghezze massime ammesse L. equiv,max [m] = [L + L + L ] = [lunghezze verticali scarico fumi + lunghezze orizzontali scarico fumi + lunghezze
2
3
1
orizzontali aspirazione aria]. Pompe di calore
Verificare in fase di progetto e prima del montaggio per intubamento del condotto di scarico fumi, che il camino rispetti le misure consentite per il tipo di
impiego.
Tutti gli impianti tecnologici e in particolare i sistemi di evacuazione dei prodotti della combustione sono soggetti a progettazione asseverata da
professionista, e installati solo da personale qualificato secondo le normative vigenti.
I sistemi fumari del settore residenziale presenti in questo documento, sia di tipo concentrico sia di tipo singolo e per tutti i diametri esposti, sono parte Pompe di calore media-alta potenza
integrante dell’omologazione CE congiuntamente alle caldaie a condensazione Bosch, come sistema unico. Per questo motivo è obbligatorio l’utilizzo di
accessori per aspirazione aria/evacuazione gas combusti originali.
Tutte le tubazioni sono predisposte al taglio/aggiustamento in opera (a cura dell'installatore).
- La riduzione Ø80/60 mm, PP, (art. 7 738 112 919), deve essere utilizzata esclusivamente nei sistemi fumari tipo C53x, per il collegamento del condotto Climatizzazione
di scarico verticale alla curva 87° di supporto allo stesso, nel tratto inferiore del condotto intubato nel camino;
- La configurazione del sistema fumario di tipo sdoppiato C53x viene proposta esclusivamente con il diametro da Ø80 mm relativamente sia al condotto
orizzontale di aspirazione aria comburente sia al canale da fumo, e nei colori alternativi bianco e opaco.
(1) Gli accessori per sistemi concentrici sono in PP (Polipropilene) rigido opaco per i condotti interni di scarico fumi secondo EN 14471 e s.m.i., e in Solare termico
Metallo (Met. bianco oppure in guaina di acciaio INOX) per i condotti esterni di aspirazione aria comburente secondo EN 1856 e s.m.i.
Gli accessori per sistemi monoparete a tubazione singola sono in PP (Polipropilene) rigido opaco o bianco e flessibile grigio, secondo i requisiti della
norma UNI EN 14471 e s.m.i.
(2)(3) Tipologia in cascata riportata nella sezione per centrale termica. Bollitori
* Eventuali ulteriori configurazioni non sono state riportate nella tabella.

Schemi d'impianto

Sistemi fumari per caldaie a condensazione settore residenziale | 123
