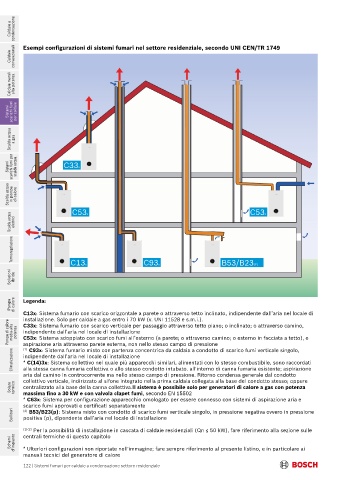

Caldaie convenzionali Esempi configurazioni di sistemi fumari nel settore residenziale, secondo UNI CEN/TR 1749

Caldaie murali alta potenza

Sistemi Sistemi scarichi fumi scarichi fumi per caldaie per caldaie

Scalda acqua a gas

Sistemi scarichi fumi per scalda acqua C33x

Scalda acqua in pompa di calore

Scalda acqua elettrici C53x C53x

Termoregolazione

C13x C93x B53/B23(P)
Soluzioni ibride

Pompe di calore Legenda:
C13x: Sistema fumario con scarico orizzontale a parete o attraverso tetto inclinato, indipendente dall’aria nel locale di
installazione. Solo per caldaie a gas entro i 70 kW (v. UNI 11528 e s.m.i.).
Pompe di calore media-alta potenza indipendente dall’aria nel locale di installazione
C33x: Sistema fumario con scarico verticale per passaggio attraverso tetto piano; o inclinato; o attraverso camino,
C53x: Sistema sdoppiato con scarico fumi all’esterno (a parete; o attraverso camino; o esterno in facciata a tetto), e
aspirazione aria attraverso parete esterna, non nello stesso campo di pressione
Climatizzazione (1) C93x: Sistema fumario misto con partenza concentrica da caldaia a condotto di scarico fumi verticale singolo,
indipendente dall’aria nel locale di installazione
* C(14)3x: Sistema collettivo nel quale più apparecchi similari, alimentati con lo stesso combustibile, sono raccordati
alla stessa canna fumaria collettiva o allo stesso condotto intubato. all'interno di canna fumaria esistente; aspirazione
aria dal camino in controcorrente ma nello stesso campo di pressione. Ritorno condensa generale dal condotto
collettivo verticale, indirizzato al sifone integrato nella prima caldaia collegata alla base del condotto stesso; oppure
Solare termico centralizzato alla base della canna collettiva.Il sistema è possibile solo per generatori di calore a gas con potenza
massima fino a 30 kW e con valvola clapet fumi, secondo EN 15502
* C63x: Sistema per configurazione apparecchio omologato per essere connesso con sistemi di aspirazione aria e
scarico fumi approvati e certificati separatamente
Bollitori (2) B53/B23(p): Sistema misto con condotto di scarico fumi verticale singolo, in pressione negativa ovvero in pressione
positiva (p), dipendente dall’aria nel locale di installazione

(1)(2) Per la possibilità di installazione in cascata di caldaie residenziali (Qn ≤ 50 kW), fare riferimento alla sezione sulle
Schemi d'impianto centrali termiche di questo capitolo
* Ulteriori configurazioni non riportate nell'immagine; fare sempre riferimento al presente listino, e in particolare ai
manuali tecnici del generatore di calore
122 | Sistemi fumari per caldaie a condensazione settore residenziale
