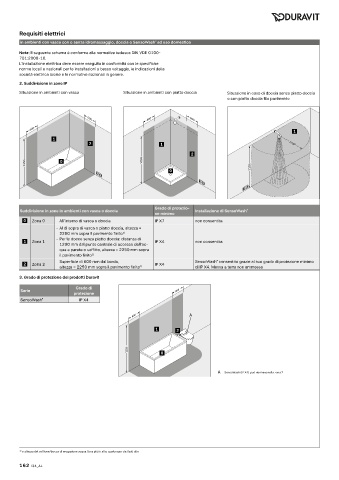

Requisiti elettrici

in ambienti con vasca con o senza idromassaggio, doccia o SensoWash ad uso domestico
®
Nota: Il seguente schema è conforme alla normativa tedesca DIN VDE 0100-
701:2008-10.
L’installazione elettrica deve essere eseguita in conformità con le specifiche
norme locali e nazionali per le installazioni a basso voltaggio, le indicazioni della
società elettrica locale e le normative nazionali in genere.
2. Suddivisione in zone IP
Situazione in ambienti con vasca Situazione in ambienti con piatto doccia Situazione in caso di doccia senza piatto doccia
o con piatto doccia filo pavimento

600 600
600
600 1
1
2 1 r = 1200
2
2250 0 2250
0 2250

Grado di protezio-
Suddivisione in zone in ambienti con vasca o doccia Installazione di SensoWash ®
ne minimo
0 Zona 0 All’interno di vasca o doccia IP X7 non consentita
- Al di sopra di vasca o piatto doccia, altezza =
2250 mm sopra il pavimento finito 1)
- Per le docce senza piatto doccia: distanza di
1 Zona 1 IP X4 non consentita
1200 mm dal punto centrale di accesso dell’ac-
qua a parete o soffitto, altezza = 2250 mm sopra
il pavimento finito 1)
Superficie di 600 mm dal bordo, SensoWash consentito grazie al suo grado di protezione minimo
®
2 Zona 2 IP X4
altezza = 2250 mm sopra il pavimento finito 1) di IP X4. Messa a terra non ammessa
3. Grado di protezione dei prodotti Duravit
Serie Grado di 600
protezione
SensoWash ® IP X4

600

1 2

2250
0

SensoWash (IP X4) può rientrare nella zona 2

1) o altezza del soffione/bocca di erogazione acqua fissa più in alto; qualunque sia il più alto
