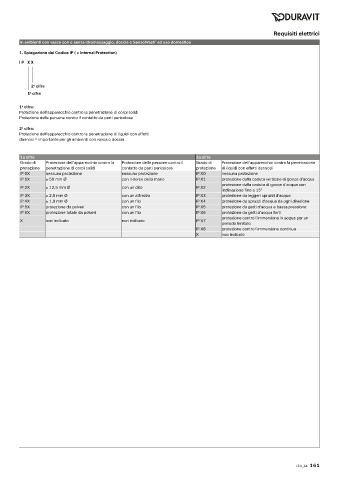

Page 161 - DURAVIT - LISTINO 34 ARTISAN LINES - DELLAFIORE

Requisiti elettrici
in ambienti con vasca con o senza idromassaggio, doccia o SensoWash ad uso domestico
®
1. Spiegazione del Codice IP ( = Internal Protection)

2 cifra
a
1 cifra
a
1 cifra:
a
Protezione dell’apparecchio contro la penetrazione di corpi solidi
Protezione delle persone contro il contatto da parti pericolose
2 cifra:
a
Protezione dell’apparecchio contro la penetrazione di liquidi con effetti
dannosi = importante per gli ambienti con vasca o doccia

1a cifra 2a cifra
Grado di Protezione dell’apparecchio contro la Protezione delle persone contro il Grado di Protezione dell’apparecchio contro la penetrazione
protezione penetrazione di corpi solidi contatto da parti pericolose protezione di liquidi con effetti dannosi
IP 0X nessuna protezione nessuna protezione IP X0 nessuna protezione
IP 1X ≥ 50 mm Ø con il dorso della mano IP X1 protezione dalla caduta verticale di gocce d’acqua
protezione dalla caduta di gocce d’acqua con
IP 2X ≥ 12,5 mm Ø con un dito IP X2
inclinazione fino a 15°
IP 3X ≥ 2,5 mm Ø con un attrezzo IP X3 protezione da leggeri spruzzi d’acqua
IP 4X ≥ 1,0 mm Ø con un filo IP X4 protezione da spruzzi d’acqua da ogni direzione
IP 5X protezione da polveri con un filo IP X5 protezione da getti d’acqua a bassa pressione
IP 6X protezione totale da polveri con un filo IP X6 protezione da getti d’acqua forti
protezione contro l’immersione in acqua per un
X non indicato non indicato IP X7
periodo limitato
IP X8 protezione contro l’immersione continua
X non indicato
