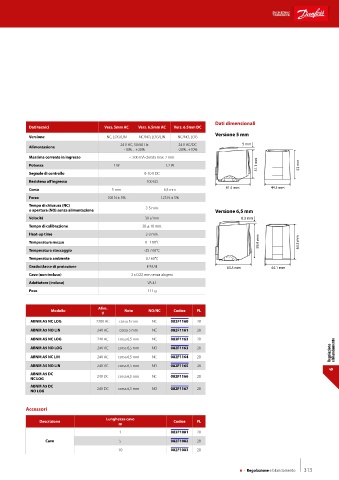

Page 315 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Dati dimensionali
Dati tecnici Vers. 5mm AC Vers. 6.5mm AC Vers. 6.5mm DC
Versione 5 mm
Versione NC, LOG/LIN NC/NO, LOG/LIN NC/NO, LOG
Alimentazione 24 V AC, 50/60 Hz 24 V AC/DC 5 mm
-10% ... +20% -20%...+10%
Massima corrente in ingresso < 300 mA durata max. 2 min.
Potenza 1 W 1,2 W 51.1 mm 53 mm
Segnale di controllo 0-10 V DC
Resistena all’ingresso 100 kΩ
Corsa 5 mm 6,5 mm 61.5 mm 44.3 mm
Forza 100 N ± 5% 125 N ± 5%
Tempo di chiusura (NC) 3-5 min.
o apertura (NO) senza alimentazione Versione 6,5 mm
Velocità 30 s/mm 8.3 mm
Tempo di calibrazione 30 ± 10 min.
Heat-up time 2-3 min.
Temperatura mezzo 0 - 100°C 59.9 mm 63.5 mm
Temperatura stoccaggio -25 / 65°C
Temperatura ambiente 0 / 60°C
Grado/classe di protezione IP54/III 63.5 mm 44.1 mm
Cavo (non incluso) 3 x 0.22 mm senza alogeni
Adattatore (incluso) VA 41
Peso 111 g

Alim.
Modello Note NO/NC Codice PL
V
ABNM A5 NC LOG 230V AC corsa 5 mm NC 082F1160 28
ABNM A5 NO LIN 24V AC corsa 5 mm NC 082F1161 28
ABNM A5 NC LOG 24V AC corsa 6,5 mm NC 082F1162 28
Regolazione
ABNM A5 NO LOG 24V AC corsa 6,5 mm NO 082F1163 28 e bilanciamento
ABNM A5 NC LIN 24V AC corsa 6,5 mm NC 082F1164 28
ABNM A5 NO LIN 24V AC corsa 6,5 mm NO 082F1165 28
6
ABNM A5 DC 24V DC corsa 6,5 mm NC 082F1166 28
NC LOG
ABNM A5 DC 24V DC corsa 6,5 mm NO 082F1167 28
NO LOG

Accessori
Lunghezza cavo
Descrizione Codice PL
m
1 082F1081 28
Cavo 5 082F1082 28
10 082F1083 28

6 - Regolazione e bilanciamento 313
