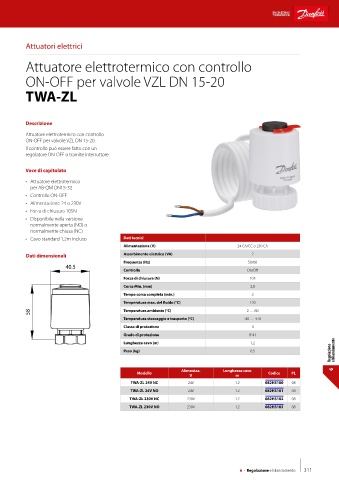

Page 313 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Attuatori elettrici

Attuatore elettrotermico con controllo

ON-OFF per valvole VZL DN 15-20

TWA-ZL

Descrizione

Attuatore elettrotermico con controllo
ON-OFF per valvole VZL DN 15-20.
Il controllo può essere fatto con un
regolatore ON-OFF o tramite interruttore.

Voce di capitolato
• Attuatore elettrotermico
per AB-QM DN15-32
• Controllo ON-OFF
• Alimentazione 24 o 230V
• Forza di chiusura 105N
• Disponibile nella versione
normalmente aperta (NO) o
normalmente chiusa (NC)
• Cavo standard 1,2m incluso Dati tecnici
Alimentazione (V) 24 CA/CC o 230 CA
Dati dimensionali Assorbimento elettrico (VA) 2
Frequenza (Hz) 50/60
Controllo On/Off
Forza di chiusura (N) 105
Corsa Min. (mm) 2,8
Tempo corsa completa (min.) 3
Temperatura max. del fluido (°C) 120
Temperatura ambiente (°C) 2 … 60
Temperatura stoccaggio e trasporto (°C) -40 … +70
Classe di protezione II
Grado di protezione IP 41
Lunghezza cavo (m) 1,2
Regolazione
Peso (kg) 0,5 e bilanciamento

Alimentaz. Lunghezza cavo 6
Modello Codice PL
V m
TWA-ZL 24V NC 24V 1.2 082H3100 08
TWA-ZL 24V NO 24V 1.2 082H3101 08
TWA-ZL 230V NC 230V 1.2 082H3102 08
TWA-ZL 230V NO 230V 1.2 082H3103 08

6 - Regolazione e bilanciamento 311
